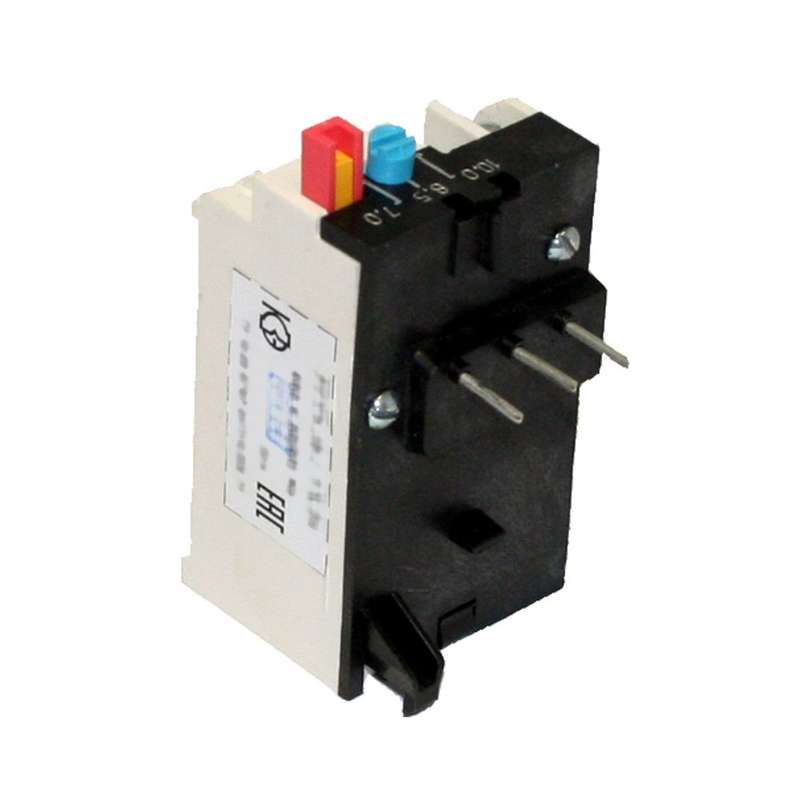

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.50А IP00 - РТТ5-10 0,42..0,58А к ПМ12-010 КашинЗЭА 130110000В000.500000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.50А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное комплектующее для систем управления электроприводами в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.50А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами на напряжение до 660 В переменного тока (50/60 Гц) или 440 В постоянного тока. Подходит для установки в щитах управления станков, насосов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 0,5 А - регулируемый предел срабатывания 0,42–0,58 А
• Число силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя
• Количество нормально замкнутых контактов: 1 - используется для сигнализации или отключения цепи управления
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Род тока: переменный (AC) и допустимо использование в цепях постоянного тока (DC)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или щита
• Способ монтажа: встраиваемый - крепится на DIN-рейку или внутреннюю платформу шкафа
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Класс выпуска: 10 А - время срабатывания соответствует классу 10 (время отключения при 7,2×Iн ≈ 20 секунд)

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.50А совместимо с контактными аппаратами серии ПМ12-010 и другими устройствами, рассчитанными на аналогичную мощность. Монтируется исключительно в закрытом электрошкафе благодаря степени защиты IP00. Для правильной работы необходимо соблюдать посадочные размеры и использовать винтовые зажимы с моментом затяжки 0,4–0,6 Нм. Не рекомендуется устанавливать рядом с источниками тепла выше 40 C - это снижает точность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 19883. Произведено в соответствии с технологическими стандартами КЗЭА. Отсутствие защиты IP00 требует обязательного использования в защищённом корпусе - нарушение этого условия создаёт риск поражения током и повреждения устройства.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов (0,42–0,58 А)
• Устойчивость к колебаниям температуры окружающей среды благодаря исполнению УХЛ4
• Простая механическая конструкция - долгий срок службы без обслуживания
• Поддержка как переменного, так и постоянного тока в цепях управления
• Совместимость с популярными сериями автоматических выключателей и контакторов

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP00 исключает работу на открытом воздухе или в сыром помещении без дополнительной защиты
• Не предназначен для защиты однофазных нагрузок или двигателей меньшей мощности ниже 0,42 А
• Не имеет функции самовозврата после срабатывания - требуется ручная перезагрузка системы
• Не подходит для частотных преобразователей или импульсных нагрузок - реагирует только на длительные перегрузки

Примеры использования

• Защита насосов в системах водоснабжения
• Контроль тока на конвейерах в пищевой и химической промышленности
• Обеспечение безопасности вентиляторов и компрессоров в HVAC-системах
• Автоматизация станков с ЧПУ, где важна защита от обрыва фазы

Практические советы

• Выбирайте реле РТТ5-10-1 УХЛ4 0.50А только тогда, когда номинальный ток двигателя близок к 0,5 А - для других значений используйте другие модели серии
• Проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания
• После срабатывания проверьте двигатель на наличие перегрузки, обрыва фазы или механического заклинивания перед повторным включением
• Убедитесь, что реле установлено в щите с достаточным воздушным охлаждением - перегрев снижает точность срабатывания
• Для удобства диагностики подключите сигнал от НЗ контакта к индикатору отказа в пульте управления
