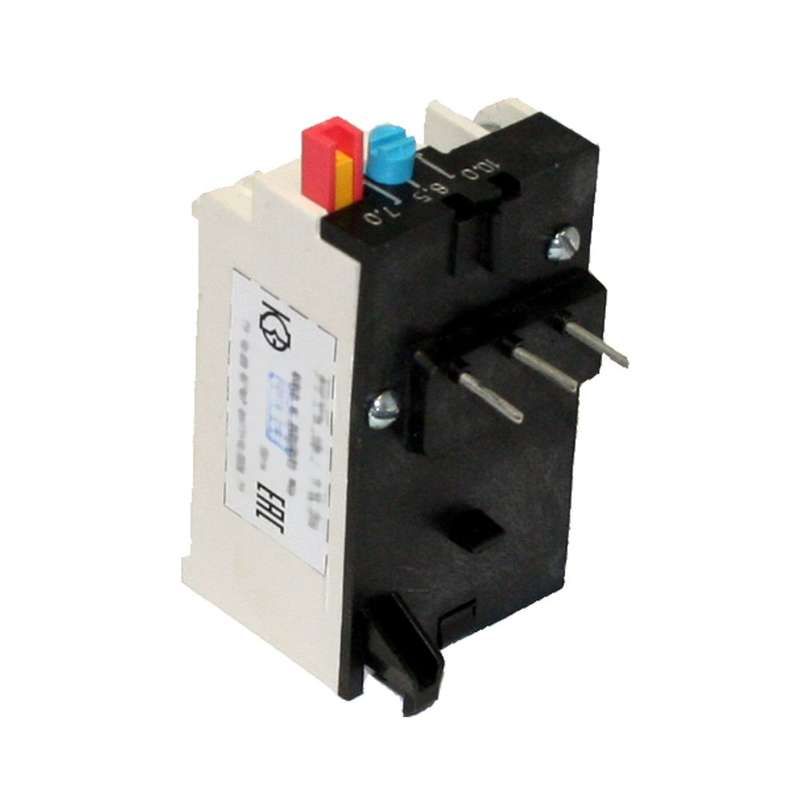

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 0,40А, IP00 - РТТ5-10 0.4А 0,34..0,46А к ПМ12-010 КашинЗЭА 130110000В000.400000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0,40А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное комплектующее для систем управления электроприводами в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0,40А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами на переменном токе до 660 В (50/60 Гц) и постоянном токе до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров и другого оборудования с маломощными двигателями.

Технические характеристики

• Номинальный ток срабатывания: 0,4 А
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления
• Род тока: переменный (AC) и постоянный (DC) - совместим с большинством промышленных схем
• Класс выпуска: 10 А - время срабатывания соответствует стандартному тепловому режиму для защиты двигателей
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или щита
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов
• Способ монтажа: встраиваемый - устанавливается внутрь распределительного шкафа или пульта управления

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0,40А монтируется встраиваемым способом и требует свободного доступа для обслуживания. Для подключения используются винтовые зажимы - затяжка должна выполняться с усилием, указанным в руководстве производителя, чтобы избежать перегрева контактов. Обязательно соблюдайте посадочные размеры и шаг крепления - устройство совместимо с контактными элементами типа ПМ12-010. Не устанавливайте рядом с источниками высокой температуры или вибраций - это снижает точность срабатывания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне закрытых корпусов - риск поражения током и повреждения контактов возможен при открытой установке.

Преимущества

• Высокая надёжность срабатывания при перегрузках благодаря термобиметаллическому принципу действия
• Поддержка работы как на переменном, так и на постоянном токе - универсальность для различных схем
• Исполнение УХЛ4 позволяет применять в суровых климатических условиях без дополнительного обогрева
• Простая конструкция - минимальное количество движущихся деталей, долгий срок службы
• Совместимость с популярным типом контакторов ПМ12 - легко интегрируется в существующие системы

Ограничения применения

• Не допускается установка на открытом воздухе или в местах с доступом пыли, воды, масла - степень защиты IP00 исключает любую защиту от окружающей среды
• Не предназначен для защиты однофазных нагрузок или электронных устройств - только трёхфазные двигатели
• Не имеет функции автоматического возврата после срабатывания - требуется ручная перезагрузка
• Чувствителен к изменениям температуры окружающей среды - рекомендуется избегать установки рядом с нагревательными элементами
• Нельзя регулировать ток срабатывания - задан жёстко на уровне 0,4 А +- допуск

Примеры использования

• Защита маломощного насоса мощностью около 0,2–0,3 кВт в системе водоснабжения
• Контроль перегрузки вентилятора на конвейерной линии
• Обеспечение безопасности электропривода в шахте или на производстве с высокой запылённостью (при условии герметичного корпуса)
• Интеграция в старые пульты управления с контактными элементами ПМ12

Практические советы

• Выбирайте реле РТТ5-10-1 УХЛ4 0,40А только для двигателей с номинальным током близким к 0,4 А - слишком большой ток вызовет отказ, слишком малый - ложные срабатывания
• Проверьте соответствие сечения проводов и момента затяжки винтов - плохой контакт увеличивает вероятность перегрева
• При использовании в составе пускателя ПМ12-010 убедитесь, что реле плотно зафиксировано и контакты правильно соединены
• Не используйте в помещениях с химически активной средой - материал корпуса не рассчитан на агрессивную коррозию
• После каждого срабатывания проверьте двигатель на наличие причин перегрузки - реле не устраняет проблему, а лишь предупреждает её
