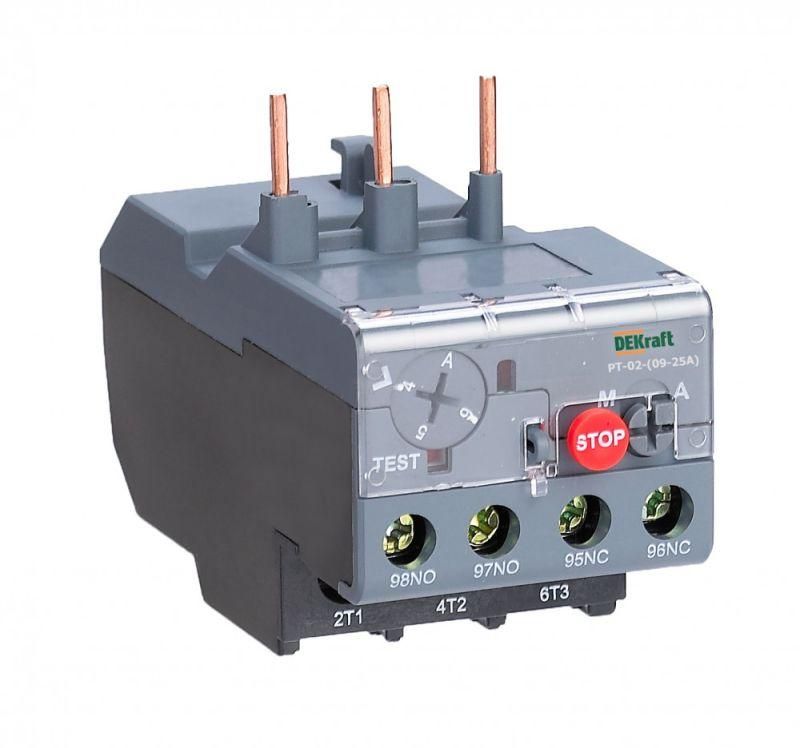

Реле тепловое для контакторов 09А-25А 0.25А-0.4А РТ-02 | 23157DEK DEKraft APC

Реле тепловое для контакторов 09А-25А 0.25А-0.4А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-102 и аналогичные модели других производителей, обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Реле тепловое для контакторов 09А-25А 0.25А-0.4А защищает электродвигатели и силовые цепи от повреждений, вызванных:

• перегрузкой по току;
• неравномерным потреблением тока между фазами (асимметрия);
• заклиниванием ротора;
• длительным пуском (затянутый запуск).

Используется в системах управления двигателями насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с частыми пусками. Применяется совместно с контакторами серии КМ-102 и другими моделями, имеющими совпадающие габариты и контактные группы.

Технические характеристики

• Тип устройства: электротепловое токовое реле
• Номинальный ток: 0,4 А - максимальная уставка, при которой реле срабатывает при превышении
• Диапазон регулировки тока: 0,25–0,4 А - можно настроить под конкретный двигатель
• Число силовых полюсов: 3 - защищает все три фазы одновременно
• Контакты управления: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - для сигнализации и управления цепями
• Класс расцепления: 10 - время срабатывания при 6-кратном токе: 4–10 секунд; оптимально для двигателей с высоким пусковым током
• Подключение: винтовое - надёжное, позволяет использовать провода до 2,5 мм2
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка

Совместимость и монтаж

Реле тепловое для контакторов 09А-25А 0.25А-0.4А от DEKraft проектировалось для установки на контакторы КМ-102, но также совместимо с аналогичными изделиями других брендов, если соблюдены следующие условия:

• расстояние между крепёжными отверстиями совпадает;
• высота и ширина корпуса позволяют плотно прилегать к базовому контактору;
• токовая уставка реле соответствует номинальному току двигателя (не выше 0,4 А).

При отдельном монтаже используйте кабельные каналы и фиксируйте реле на DIN-рейке через переходную платформу (не включена в комплект). Для подключения используйте жилы сечением 0,5–2,5 мм2. Убедитесь, что винтовые зажимы хорошо затянуты - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Реле тепловое для контакторов 09А-25А 0.25А-0.4А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс защиты IP20. Не предназначен для работы во взрывоопасных средах, в помещениях с постоянной влажностью выше 85 % или при температуре ниже –10 C и выше +55 C. Сертифицировано для использования в промышленных электроустановках.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать подходящий способ восстановления после срабатывания
• Узкий диапазон уставок (0,25–0,4 А) идеален для маломощных двигателей, например, в бытовой технике и точном оборудовании
• Стандартный класс расцепления 10 снижает риск ложных отключений при пуске
• Высокая механическая прочность корпуса и надёжные винтовые зажимы обеспечивают долгую службу даже в вибрационных условиях

Ограничения применения

• Не используется для защиты цепей постоянного тока - только переменный ток 50/60 Гц
• Максимальный рабочий ток - 0,4 А; нельзя применять для двигателей свыше 0,55 кВт без согласования с производителем
• Не рекомендовано использование в местах с частыми перепадами температуры более чем +-20 C - влияет на точность срабатывания
• Не поддерживает дистанционное управление - сброс осуществляется вручную или через кнопку на корпусе

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения дома
• Контроль тока в приводе конвейера на пищевом производстве
• Обеспечение безопасности вентилятора в HVAC-системе
• Автоматическое отключение станка при заклинивании шпинделя

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,25–0,4 А - выбирайте уставку ближе к 80–90 % от номинала двигателя
• При использовании в автоматическом режиме убедитесь, что система не будет постоянно пытаться перезапустить двигатель при неустранённой причине перегрузки
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать перегрев и отказ
• Если реле часто срабатывает - проверьте питание, равномерность тока по фазам и механическое состояние двигателя
• AR-23157dek - артикул для заказа запасных частей и замены. Храните его при оформлении заявки.
