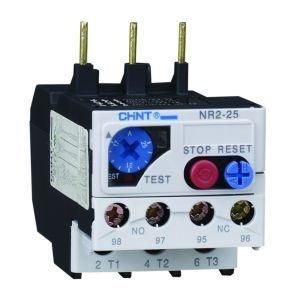

Реле тепловое NR2-25 0.25-0.4A (R) | 268134 CHINT

Реле тепловое NR2-25 0.25-0.4 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 работает с токами от 0,1 до 93 А, обеспечивает точную настройку и совместимо с большинством контакторов. Артикул 268134 соответствует модели с диапазоном регулировки 0,25–0,4 А.

Назначение и область применения

Реле тепловое NR2-25 0.25-0.4 А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 0,25–0,4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), для управления цепями сигнализации и остановки;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Тип подключения: винтовые зажимы - надежное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - возможен автоматический или ручной сброс после срабатывания, в зависимости от настройки системы.

Совместимость и монтаж

Реле тепловое NR2-25 0.25-0.4 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на направляющей рейке или непосредственно на корпусе контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотно затягивать винты зажимов - слабый контакт может привести к нагреву и ложному срабатыванию.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает защиту от перегрева благодаря термокомпенсации - внутренний механизм учитывает температуру окружающей среды, снижая риск ложных срабатываний при колебаниях температуры.

Преимущества

• Высокая стабильность срабатывания даже при изменении внешней температуры;
• Индикация срабатывания - визуальный сигнал (выступающий флажок) показывает причину отключения;
• Гибкая настройка тока - можно точно подобрать порог под мощность двигателя;
• Поддержка ручного и автоматического сброса - удобно для различных режимов управления;
• Надёжная механическая конструкция - выдерживает вибрации и удары в промышленной среде.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Диапазон регулировки ограничен: 0,25–0,4 А - не подходит для двигателей выше 0,4 А или ниже 0,25 А;
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительной защиты - хотя IP-класс не указан, открытые контакты чувствительны к загрязнению.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (мощность ~0,37 кВт);
• Контроль нагрузки вентилятора на производственной линии;
• Обеспечение безопасности в системах кондиционирования с компрессорами малой мощности;
• Автоматизация станков с двигателями 0,3–0,4 кВт, где важна точная настройка тока срабатывания.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,25–0,4 А; если ток ближе к границе, выбирайте модель с более широким диапазоном;
• При использовании в автоматическом режиме сброса убедитесь, что система не будет постоянно пытаться перезапустить перегруженный двигатель - это опасно;
• После срабатывания всегда проверяйте причины перегрузки - возможно, проблема в механическом заклинивании или недостаточном питании;
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - слишком сильное давление может повредить пластиковые детали;
• Для обслуживания используйте только отвертки с изолированными ручками - напряжение до 690 В требует соблюдения мер электробезопасности.
