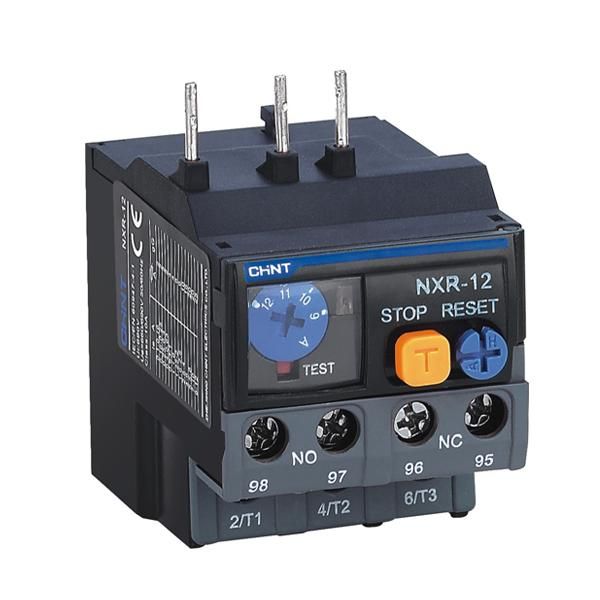

Реле тепловое NXR-12 0.25-0.4A (R) | 837094 CHINT

Реле тепловое NXR-12 0.25-0.4 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель NXR-12 0.25-0.4 А (R) работает в диапазоне токов 0,1–0,4 А, имеет винтовые зажимы и подходит для установки на контакторы или отдельно. Артикул 837094 соответствует серии NXR.

Назначение и область применения

Реле тепловое NXR-12 0.25-0.4 А (R) защищает электродвигатели переменного тока с частотой 50/60 Гц от длительной перегрузки и обрыва одной из фаз. Подходит для маломощных механизмов: насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с током потребления до 0,4 А. Может использоваться как самостоятельное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 0…0,25 А - можно настроить на работу с нагрузкой до 0,25 А; максимальный ток срабатывания - 0,4 А (номинальный предел устройства).
• Класс термореле: 10 - время срабатывания при 7,2-кратной перегрузке составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей средней инерционности.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока.
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют реализовать сигнализацию и управление цепями.
• Тип подключения: винтовое соединение - удобно для быстрого монтажа и надежного контакта в условиях вибраций.
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов.
• Функция перезапуска: есть - позволяет выбрать режим автоматического или ручного восстановления после срабатывания.

Совместимость и монтаж

Реле тепловое NXR-12 0.25-0.4 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку под термореле NXR. Для монтажа требуется свободная DIN-рейка шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что ток двигателя не превышает 0,4 А - иначе возможны ложные срабатывания или повреждение элемента.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре окружающей среды от -5 C до +40 C. Наличие индикатора срабатывания позволяет визуально определить причину отключения.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы корпуса.
• Индикация срабатывания - видимый флажок показывает, что реле сработало, даже если питание отключено.
• Выбор режима сброса - автоматический (при остывании) или ручной (через кнопку), что снижает риск самопроизвольного запуска опасного оборудования.
• Высокая механическая прочность - корпус выполнен из термостойкого пластика, выдерживающего многократные срабатывания.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 0,4 А - использование вне диапазона приведёт к выходу из строя.
• Не защищает от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем.
• Не рекомендовано применение в средах с высокой запыленностью или постоянным воздействием воды - IP-класс не указан, значит, защита только базовая.
• Запрещена установка рядом с источниками сильного тепла (печи, нагреватели) - влияет на точность срабатывания.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с мощностью до 150 Вт.
• Обеспечение безопасности вентилятора в HVAC-системе с током 0,3 А.
• Комплексная защита конвейера на пищевом участке, где важен контроль перегрузки и возможность ручного сброса.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен попадать в диапазон 0,1–0,4 А, желательно ближе к середине (0,2–0,3 А) для лучшей точности.
• Настройте ток срабатывания точно по шкале: используйте тестовый ток, чтобы убедиться, что реле срабатывает при нужной нагрузке.
• При монтаже затягивайте винты равномерно - переусиливать нельзя, иначе повредятся клеммы.
• Если двигатель часто запускается - выбирайте ручной сброс, чтобы исключить случайный запуск во время обслуживания.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызывать ложные срабатывания.
