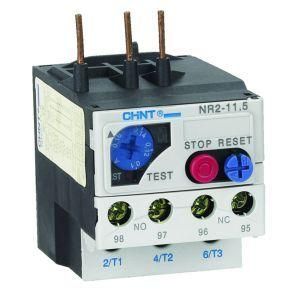

Реле тепловое NR2-11.5 0.16-0.25A (R) | 268166 CHINT

Реле тепловое NR2-11.5 0.16-0.25 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 работает с токами от 0,16 до 0,25 А и совмещается с контактными аппаратами или монтируется самостоятельно.

Назначение и область применения

Реле тепловое NR2-11.5 0.16-0.25 А (R) защищает двигатели переменного тока с частотой 50/60 Гц от длительной перегрузки и потери одной из фаз. Подходит для маломощных механизмов: насосов, вентиляторов, конвейеров, станков с небольшими нагрузками. Устройство можно использовать как автономный элемент или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 0,16 – 0,25 А - настраивается под конкретную мощность ;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд; оптимизировано для чувствительных двигателей;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этого значения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO); позволяют сигнализировать о сработке и управлять цепями управления;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных оснований;
• Функция перезапуска: есть - позволяет выбрать автоматический или ручной режим восстановления после срабатывания.

Совместимость и монтаж

Реле NR2-11.5 0.16-0.25 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими соответствующий крепёж. Монтаж выполняется на штанге DIN-рейки шириной 35 мм. Для правильной установки важно соблюдать ориентацию: вертикальная плоскость с допущенным отклонением +-15°. После монтажа проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и GOST R 50030.5.1. Применяется в соответствии с классом защиты IP20 - не предназначен для работы во влажной среде или там, где возможен доступ к токоведущим частям.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние изменения окружающей среды;
• Индикатор состояния - видимый флажок показывает, что реле сработало, даже если питание отключено;
• Гибкий сброс: кнопка позволяет выполнить ручной сброс сразу после устранения причины перегрузки, либо включить авто-сброс для бесконтактного возобновления работы;
• Высокая долговечность механических элементов - рассчитано на более чем 100 000 операций.

Ограничения применения

• Не применяется для защиты оборудования постоянного тока - только для AC 50/60 Гц;
• Запрещён монтаж рядом с источниками высоких температур (>+60C) - влияет на точность срабатывания;
• Не рекомендовано использование в условиях сильной вибрации без демпфирующих прокладок - риск ложного срабатывания;
• Токовая настройка жестко задана - нельзя изменить диапазон на другие значения, например, выше 0,25 А.

Примеры использования

• Защита микроскопических насосов в системах водоочистки;
• Обеспечение безопасности вентиляционных установок с двигателями 0,1–0,2 кВт;
• Контроль работы серводвигателей в автоматических линиях;
• Подключение в качестве вторичной защиты в пультах управления станков ЧПУ.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном 0,16–0,25 А - выбирайте другую модель, если ток выходит за пределы;
• При использовании в ручном режиме сброса всегда убедитесь, что причина перегрузки устранена - повторное включение без диагностики повышает риск выхода двигателя из строя;
• Проверяйте состояние контактов каждые 6 месяцев - окисление снижает эффективность передачи сигнала;
• Для сложных систем используйте реле вместе с контактором - так обеспечивается полноценная коммутированная защита.
