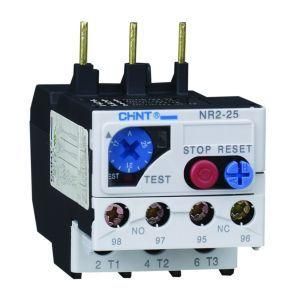

Реле тепловое NR2-25 0.16-0.25A (R) | 268133 CHINT

Реле тепловое NR2-25 0.16-0.25 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 0,16 до 0,25 А, обеспечивает автоматический сброс и совместимо с контактными аппаратами. Артикул 268133 соответствует серии NR2.

Назначение и область применения

Реле тепловое NR2-25 0.16-0.25 А (R) защищает электродвигатели переменного тока от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц и током в пределах 0,16–0,25 А. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями малой мощности.

Технические характеристики

• Диапазон регулировки тока: 0,16 – 0,25 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей средней инерционности;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать сигнализацию, блокировки и цепи управления;
• Тип подключения: винтовые зажимы - надежное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устройство устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - после срабатывания возможен автоматический возврат в рабочий режим при снижении температуры.

Совместимость и монтаж

Реле тепловое NR2-25 0.16-0.25 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на направляющей рейке или непосредственно на корпусе контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотность прилегания - отклонение может привести к некорректному срабатыванию. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает защиту от перегрева, соответствует классу IP20 - не предназначен для установки во влажных или запылённых помещениях без дополнительной защиты.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - визуальный сигнал на корпусе показывает причину отключения;
• Поддержка ручного и автоматического сброса - удобно для диагностики и быстрого восстановления;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Наличие четырёх контактов - позволяет использовать одно реле для нескольких цепей управления.

Ограничения применения

• Не применяется для защиты двигателей с током выше 0,25 А - требуется выбрать другую модель из серии NR2;
• Не рекомендовано использование в условиях постоянной влажности, брызг воды или пылевой среды без герметизации;
• Автоматический сброс требует контроля условий - не следует применять там, где самопроизвольный запуск опасен (например, на станках с движущимися частями);
• Не является средством защиты от короткого замыкания - обязательно сочетание с автоматическим выключателем или предохранителем.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления 0,2 А;
• Контроль температуры двигателя вентилятора в HVAC-системе;
• Обеспечение безопасности конвейера на пищевом производстве с ограниченным токовым режимом;
• Связка с контактором LC1-D09 для управления компрессором холодильной установки.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,16–0,25 А - при превышении реле не сработает своевременно;
• При использовании автоматического сброса убедитесь, что оборудование находится в безопасном состоянии перед возобновлением работы;
• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковую часть клемм;
• Если реле часто срабатывает - проверьте наличие перегрузки, заклинивания механизма или плохого контакта в цепи;
• Замена реле теплового NR2-25 0.16-0.25 А (R) должна производиться аналогичной моделью - не допускается замена на устройства с другим диапазоном тока без перерасчёта системы защиты.
