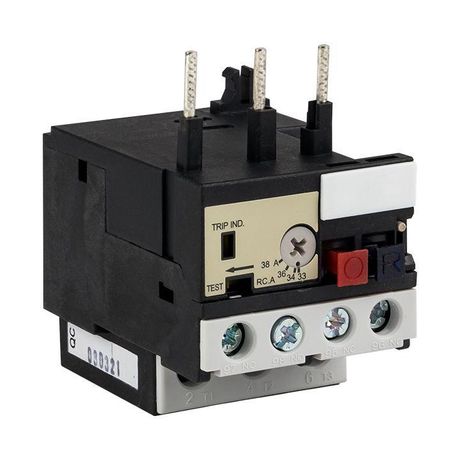

Реле тепловое РТЭ 9-40 0,16-0,25А EKF AVERES | rel-9-40-0.16-0.25-av

Реле тепловое РТЭ 9-40 0,16-0,25А от бренда EKF - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Модель входит в серию Averes и совмещается с контактными аппаратами этой же серии, обеспечивая надёжную работу в системах автоматического управления.

Назначение и область применения

Реле тепловое РТЭ 9-40 0,16-0,25А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от последствий обрыва одной из фаз. Устройство используется в цепях управления электроприводами совместно с контакторами, например, серии КМЭ EKF Averes. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с электромоторами, где важна защита от перегрева.

Технические характеристики

• Номинальный ток: 0,25 А - предел, при котором реле срабатывает при перегрузке; регулируется в диапазоне 0,16–0,25 А
• Максимальное рабочее напряжение: 400 В - допустимое напряжение в цепи управления
• Количество силовых полюсов: 3 - реле контролирует все три фазы одновременно
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации и отключения
• Класс защиты: 10 - время срабатывания при 6-кратной перегрузке составляет 20–30 секунд, что соответствует требованиям IEC/EN 60947-4-1
• Тип присоединения: винтовое - удобно для подключения медных проводов сечением до 2,5 мм2
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя
• Способ монтажа: прочее - устанавливается на DIN-рейку 35 мм

Совместимость и монтаж

Реле тепловое РТЭ 9-40 0,16-0,25А монтируется на стандартную DIN-рейку 35 мм. Для работы требуется параллельная установка с контактором серии КМЭ EKF Averes - именно так рекомендовано производителем. Присоединение проводов осуществляется через винтовые зажимы: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева и потери контакта. Провода должны быть зачищены на 8–10 мм, без оголённых жил вне зажима.

Безопасность и стандарты

Реле РТЭ 9-40 0,16-0,25А соответствует международному стандарту IEC/EN 60947-4-1 и имеет класс защиты 10, что гарантирует точное соответствие времени срабатывания нагрузкам. Серия Averes прошла испытания на долговечность и термическую стабильность, что делает её безопасной для использования в промышленных условиях.

Преимущества

• Высокая точность срабатывания благодаря механической тепловой элементной основе - не требует внешнего питания
• Устойчивость к колебаниям температуры окружающей среды - работает при +5C…+40C
• Долгий срок службы - 10 лет гарантии и проверенная конструкция
• Легкая диагностика - положение рычага показывает состояние срабатывания («триггер» выступает при аварии)
• Совместимость с другими изделиями серии Averes - позволяет собирать унифицированные системы управления

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные
• Не срабатывает на кратковременные импульсы тока - не заменяет автоматические выключатели
• Не подходит для частотного управления - не реагирует на изменение частоты сети
• Требует ручного сброса после срабатывания - нельзя использовать в режиме самовозврата
• Не рассчитано на работу при температуре ниже +5C - возможны задержки срабатывания

Примеры использования

• Защита насосов в системах водоснабжения
• Обеспечение безопасности конвейерных линий на пищевых производствах
• Стандартная защита вентиляторов в HVAC-системах
• Автоматизация станков с ЧПУ, где двигатель работает в циклическом режиме
• Подключение в составе пускателей типа ПМЛ-1200 с контактором КМЭ-12

Практические советы

• Выбирайте реле по максимальному рабочему току двигателя - он должен попадать в диапазон 0,16–0,25 А. Если ток выше - используйте другую модель серии.
• Перед первым запуском проверьте, установлен ли токовый порог точно на нужном значении - поворотом регулировочного винта.
• После срабатывания всегда проверяйте причину перегрузки - возможно, проблема в механической части привода, а не в электрике.
• Не устанавливайте рядом с источниками сильного тепла - это может вызвать ложное срабатывание.
• Замена реле РТЭ 9-40 0,16-0,25А должна выполняться с отключением питания - даже при отключенном контакторе есть опасность напряжения на входе.
