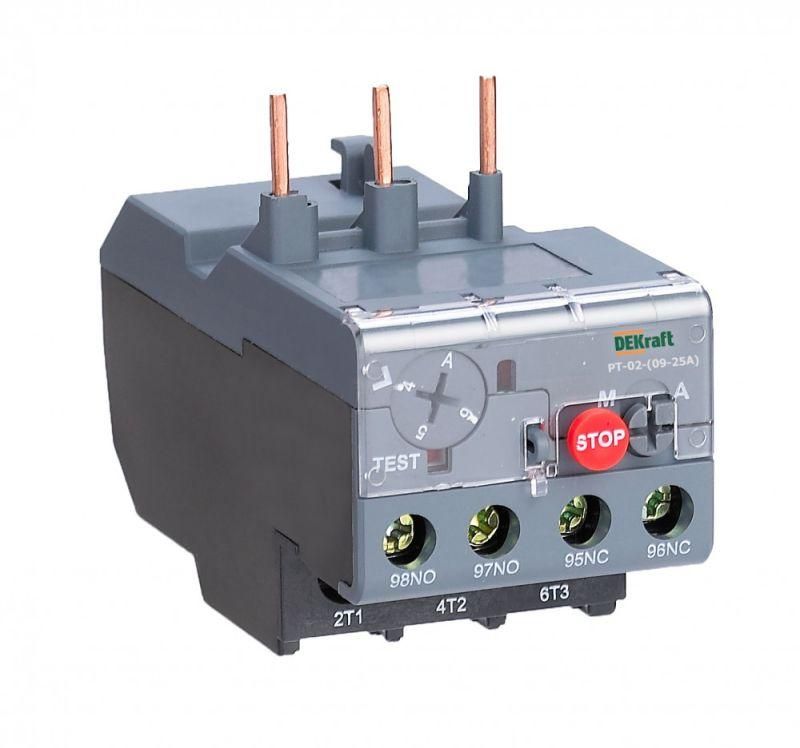

Реле тепловое для контакторов 09А-25А 0.16А-0.25А РТ-02 | 23156DEK DEKraft APC

Реле тепловое для контакторов 09А-25А 0.16А-0.25А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Артикул 23156dek рассчитан на работу с контактными аппаратами током 9–25 А и обеспечивает точную настройку тока срабатывания в пределах 0,16–0,25 А.

Назначение и область применения

Реле тепловое для контакторов 09А-25А 0.16А-0.25А защищает электродвигатели и другую нагрузку от повышения тока выше допустимых значений. Оно реагирует на длительную перегрузку, асимметрию напряжения между фазами, затянутый пуск или заклинивание ротора. Применяется в системах управления приводами: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Подключается последовательно с контактором КМ-102, но совместимо и с другими моделями контакторов того же токового класса.

Технические характеристики

• Тип: электротепловое реле с регулируемой уставкой
• Номинальный ток: 0,25 А (диапазон настройки 0,16–0,25 А)
• Число силовых полюсов: 3 - для трёхфазных сетей
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и отключения цепи управления
• Класс расцепления: 10A - время срабатывания при 6-кратном токе: 4–10 секунд
• Подключение: винтовые зажимы - надёжная механическая фиксация проводов
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение на DIN-рейке

Совместимость и монтаж

Реле тепловое для контакторов 09А-25А 0.16А-0.25А проектировалось для установки на контакторы КМ-102 от DEKraft, но также совместимо с аналогичными изделиями других производителей, имеющими одинаковый посадочный размер и тип крепления. Монтаж возможен двумя способами: прямо на корпус контактора (при этом реле становится частью сборочного узла) или отдельно на DIN-рейку - в случае необходимости удалённого расположения или удобства обслуживания. Для правильной работы необходимо соблюдать соответствие номинального тока реле и двигателя; уставка должна выставляться ближе к рабочему току, но ниже максимального.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1, что гарантирует безопасность при работе в промышленных условиях. Класс защиты 10A определяет временные характеристики срабатывания при перегрузке - реле не отключится сразу после кратковременного скачка тока, что исключает ложные срабатывания при пуске двигателя. Устройство не требует внешнего питания - работает за счёт теплового воздействия тока через нагревательный элемент.

Преимущества

• Широкий диапазон настройки тока (0,16–0,25 А) позволяет точно адаптировать защиту под маломощные двигатели
• Два режима повторного включения - ручной и автоматический - обеспечивают гибкость в управлении восстановлением работы после срабатывания
• Стандартные винтовые зажимы упрощают подключение и снижают риск плохого контакта
• Интеграция с контактными аппаратами других брендов увеличивает универсальность решения

Ограничения применения

Не предназначен для защиты от короткого замыкания - для этого требуется автоматический выключатель или предохранитель. Не рекомендуется использовать в средах с частыми температурными колебаниями вне диапазона -25…+60 C, так как это влияет на точность срабатывания. Также не следует применять в высоких вибрационных условиях без дополнительной фиксации - возможно смещение контактов. Работает только в цепях переменного тока, не подходит для постоянного тока.

Примеры использования

• Защита электродвигателя насоса мощностью 0,75 кВт с рабочим током около 2,1 А (через контактор КМ-102/25)
• Обеспечение безопасности вентилятора в системе вентиляции с пуском под нагрузкой
• Контроль перегрузки в конвейерной линии с несколькими моторами, где важна задержка перед отключением
• Автоматизация оборудования с частыми запусками - благодаря режиму автоматического повторного включения

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя попадает в диапазон 0,16–0,25 А - иначе выберите другое реле
• Настройте уставку реле тепловое для контакторов 09А-25А 0.16А-0.25А на 85–95 % от рабочего тока двигателя - это минимизирует ложные срабатывания
• При использовании в открытом шкафу убедитесь, что окружающая температура не превышает +40 C
• При монтаже на DIN-рейку используйте изоляционные переходники, чтобы избежать случайного замыкания на корпус
• Проверяйте состояние нагревательных элементов и контактов каждые 6–12 месяцев - особенно в пыльных или влажных помещениях
