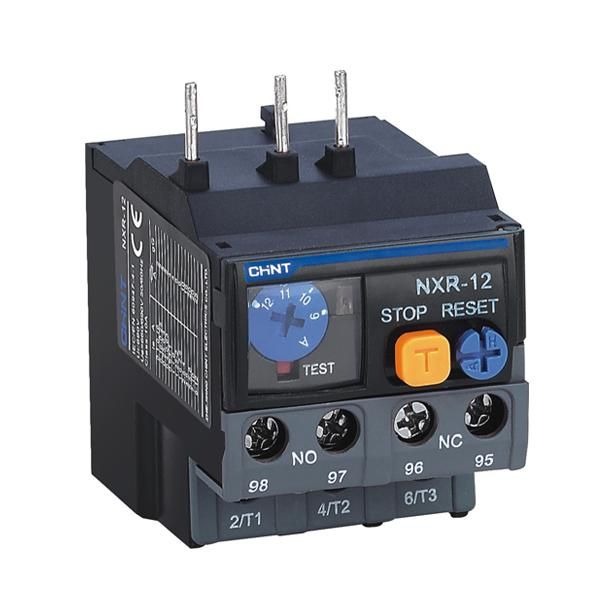

Реле тепловое NXR-12 0.1-0.16A (R) | 837092 CHINT

Реле тепловое NXR-12 0.1-0.16A от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на малые токи - от 0,1 до 0,16 А - и подходит для точного контроля маломощных устройств. Артикул 837092 относится к серии NXR, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NXR-12 0.1-0.16A защищает электродвигатели переменного тока с частотой 50/60 Гц от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления маломощными механизмами: насосами, вентиляторами, компрессорами, конвейерами, автоматическими линиями с двигателями мощностью до 0,1–0,16 А.

Технические характеристики

• Диапазон регулировки тока: 0,1–0,16 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с сетями промышленного и бытового уровня;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, обеспечивает адекватную задержку перед отключением;
• Количество контактов: 4 шт - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для гибкой интеграции в цепи управления;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Функция перезапуска: ручная - требует явного вмешательства оператора после срабатывания, предотвращает самопроизвольный запуск оборудования;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или панель без дополнительных держателей.

Совместимость и монтаж

Реле тепловое NXR-12 0.1-0.16A совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную базу. Устанавливается путём защёлкивания на DIN-рейку или крепления винтами непосредственно на корпус контактора. Для правильной работы необходимо соблюдать посадочные размеры и не допускать механических нагрузок на выводы. Кабели подключаются через винты с моментом затяжки 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и GB 14048.5. Обладает классом защиты IP20 - не предназначен для открытого монтажа во влажных или пыльных средах без дополнительного кожуха. Все материалы соответствуют требованиям RoHS.

Преимущества

• Высокая точность срабатывания благодаря термокомпенсации - не реагирует на изменения окружающей температуры;
• Индикация срабатывания - визуальный сигнал (выступающий флажок) показывает причину отключения;
• Устойчивость к вибрациям - надёжно работает на оборудовании с высокой механической нагрузкой;
• Гибкая коммутация - четыре контакта позволяют использовать реле как в цепях управления, так и в сигнализационных контурах.

Ограничения применения

• Не применяется для защиты постоянного тока - только для переменного тока 50/60 Гц;
• Не подходит для токов выше 0,16 А - использование вне диапазона приведёт к некорректному срабатыванию или выходу из строя;
• Требует ручного сброса - не подходит для автономных систем, где нужен автоматический перезапуск;
• Не имеет встроенного теплового буфера - чувствителен к резким перепадам температуры окружающей среды; рекомендуется избегать установки рядом с нагревательными элементами.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления 0,12 А;
• Контроль температуры двигателя в автоматической линии упаковки;
• Подключение к контактору LC1-D09 для защиты вентилятора в HVAC-системе;
• Цепь управления с индикацией отказа на пульте оператора через один из NC-контактов.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,1–0,16 А - используйте клещевой амперметр;
• При монтаже на контактор убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок;
• После срабатывания дождитесь остывания реле (5–10 минут) перед ручным сбросом - это продлит срок службы;
• Не закрывайте реле герметичными крышками - требуется свободный доступ воздуха для теплообмена;
• Замена реле тепловое NXR-12 0.1-0.16A возможна только аналогичной моделью - другие токовые диапазоны не подходят даже при совпадении внешнего вида.
