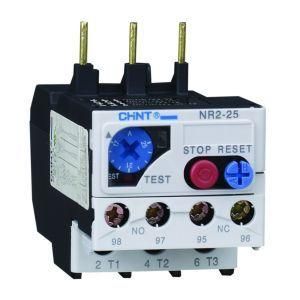

Реле тепловое NR2-25 0.1-0.16A (R) | 268132 CHINT

Реле тепловое NR2-25 0.1-0.16 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 обеспечивает точную настройку тока срабатывания в пределах 0,1–0,16 А и подходит для установки непосредственно на контакторы или отдельно. Артикул 268132 соответствует модели с автоматическим сбросом и четырьмя контактами.

Назначение и область применения

Реле тепловое NR2-25 0.1-0.16 А (R) защищает электродвигатели переменного тока от длительной перегрузки и обрыва одной из фаз. Подходит для оборудования с номинальным током до 0,16 А - например, малых насосов, вентиляторов, конвейеров, станков с низкой мощностью. Устройство работает при частоте сети 50/60 Гц и напряжении до 690 В. Может использоваться как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 0,1 – 0,16 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-5;
• Максимальное рабочее напряжение: 690 В - подходит для сетей среднего и высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для управления цепями сигнализации и остановки;
• Тип подключения: винтовые зажимы - надежное и простое подключение проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или на корпус контактора без дополнительных кронштейнов;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть устройство в рабочий режим.

Совместимость и монтаж

Реле тепловое NR2-25 0.1-0.16 А (R) совместимо с контакторами серии LC1-D и другими моделями, имеющими стандартизированный крепёж для термореле NR2. Монтаж выполняется путём плотного защёлкивания на направляющие штыри контактора или фиксации на DIN-рейке. Для правильной работы необходимо соблюдать посадочные размеры - основание устройства имеет стандартную геометрию серии NR2. Не требует внешнего питания - работает исключительно за счёт теплового расширения биметаллической пластины.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-5 и российскому ГОСТ Р 50030.4.2. Обладает сертификацией CE и RoHS. Класс защиты IP20 - допускает работу в закрытых щитах, но не предназначен для открытого монтажа во влажной или запыленной среде без дополнительной защиты.

Преимущества

• Высокая стабильность срабатывания благодаря термокомпенсации - не реагирует на изменения температуры окружающей среды;
• Индикация срабатывания - визуальный флажок показывает, что реле сработало, ускоряя диагностику;
• Автоматический и ручной сброс - гибкий выбор способа восстановления работы в зависимости от условий эксплуатации;
• Четыре контакта - позволяют одновременно использовать сигналы остановки и оповещения без дополнительных реле;
• Надёжная конструкция - корпус из самозатухающего пластика, внутренние элементы защищены от механических повреждений.

Ограничения применения

• Не подходит для защиты двигателей с током выше 0,16 А - требуется другая модель из серии NR2;
• Не рассчитано на частые пуски двигателя более 6 раз в час - возможен преждевременный износ биметаллической пластины;
• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Требует установки в помещении с температурой от -5C до +40C - экстремальные условия снижают точность срабатывания;
• Не защищает от короткого замыкания - обязательно использование автоматического выключателя или предохранителей.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления 0,12 А;
• Контроль нагрузки вентилятора охлаждения в электронном шкафе;
• Обеспечение безопасности мини-конвейера на пищевом участке производства;
• Подключение к контактору LC1-D09 в пульте управления станком с ЧПУ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,1–0,16 А - используйте клещевой амперметр;
• Затягивайте винтовые зажимы усилием 0,5 Нм - переусилие повредит контакты, недостаточное - вызовет нагрев;
• После срабатывания дождитесь остывания реле перед повторным включением - особенно важно при частых перегрузках;
• При использовании в условиях колебаний температуры (например, на улице внутри щита) выбирайте модели с термокомпенсацией - эта функция уже есть в NR2-25;
• Для удобства обслуживания рекомендуется устанавливать реле рядом с контактором - так проще видеть индикатор срабатывания и выполнять ручной сброс.
