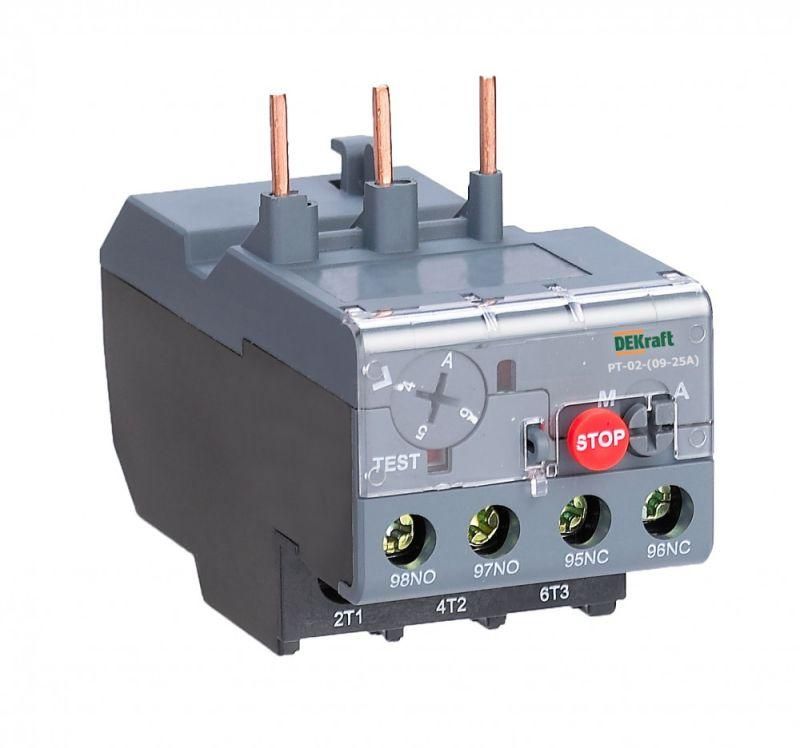

Реле тепловое для контакторов 09А-25А 0.1А-0.16А РТ-02 | 23155DEK DEKraft APC

Тепловое реле РТ-02 от DEKraft с артикулом 23155dek предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, обеспечивая надежную работу совместно с контактными аппаратами типа КМ-102 и аналогичными устройствами других производителей.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и электрооборудование от повреждений из-за длительной перегрузки, перекоса фаз, длительного запуска или заклинивания ротора. Подходит для установки в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с двигателями мощностью до 2–3 кВт при напряжении до 690 В.

Технические характеристики

• Номинальный ток: 0,16 А - максимальная величина тока, при которой реле сохраняет работоспособность; регулируемый диапазон уставок - от 0,1 до 0,16 А;
• Число полюсов: три - позволяет контролировать все три фазы одновременно;
• Количество нормально замкнутых контактов: два - используются для сигнализации или отключения цепи управления;
• Класс расцепления: 10A - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует требованиям для защиты двигателей средней инерционности;
• Подключение: винтовое - удобно для быстрого монтажа и демонтажа проводов;
• Способ монтажа: можно крепить прямо на контактор либо располагать отдельно рядом с ним;
• Режимы восстановления: ручной и автоматический - позволяют выбрать способ возврата после срабатывания в зависимости от условий эксплуатации.

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы серии КМ-102, однако благодаря стандартизированному креплению также совместимо с другими моделями контакторов, имеющими аналогичную габаритную посадочную площадку. Для правильной работы необходимо соблюдать соответствие между номинальным током двигателя и установленной уставкой реле - она должна находиться в пределах 0,1–0,16 А. Монтаж выполняется путём плотного защёлкивания на направляющие контактора или фиксацией на DIN-рейке при использовании адаптера (не включён в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для термореле перегрузки. Конструкция исключает самопроизвольное отключение при кратковременных скачках тока, снижая риск ложных срабатываний.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов - особенно важно для маломощных двигателей;
• Гибкий выбор режима восстановления - ручной для опасных зон, автоматический для бесперебойных процессов;
• Универсальность крепления - возможность использовать как встроенный элемент или внешнее устройство;
• Стандартная форма корпуса - легко заменяется на аналоги других брендов без переделки шины.

Ограничения применения

• Не предназначен для защиты сетей постоянного тока - работает только с переменным током частотой 50/60 Гц;
• Не используется для защиты светодиодных нагрузок, нагревательных элементов или электроники - только для асинхронных двигателей;
• Запрещается применять при температуре окружающей среды ниже –10 C и выше +60 C без специальных мер компенсации;
• Не рекомендовано использование в условиях высоких уровней вибраций без дополнительной амортизации.

Примеры использования

• Защита трёхфазного двигателя насоса воды на 1,5 кВт с рабочим током около 0,14 А;
• Обеспечение безопасности конвейера с двигателем 2,2 кВт в пищевой промышленности;
• Автоматическое отключение вентилятора при заклинивании крыльчатки в HVAC-системе.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя мультиметром - уставка реле должна быть ближе к верхнему значению этого показателя, но не превышать 0,16 А;
• При использовании режима автоповтора следите за причинами срабатывания - часто это указывает на механическую проблему в оборудовании;
• Не допускайте попадания пыли и масла внутрь механизма - даже при IP65 корпус требует периодической очистки;
• Если вы используете реле вне контактора, предусмотрите место для подвода проводов и доступ для обслуживания.
