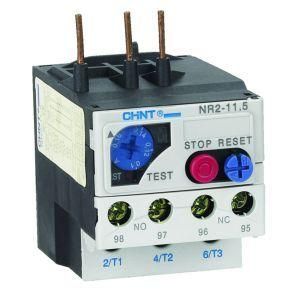

Реле тепловое NR2-11.5 0.25-0.4A (R) | 268167 CHINT

Реле тепловое NR2-11.5 0.25-0.4 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 работает с токами от 0,1 до 93 А, обеспечивает точную настройку и совместимо с большинством контакторов. Артикул 268167 соответствует модели с диапазоном регулировки 0,25–0,4 А.

Назначение и область применения

Реле тепловое NR2-11.5 0.25-0.4 А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 0,25–0,4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), подходят для сигнализации и управления;
• Максимальное рабочее напряжение: 690 В - допустимо применение в высоковольтных сетях промышленного типа;
• Тип подключения: винтовые зажимы - надежное и простое подключение проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается на DIN-рейку или прямо на корпус контактора;
• Функция перезапуска: есть - доступны режимы автоматического и ручного сброса после срабатывания.

Совместимость и монтаж

Реле тепловое NR2-11.5 0.25-0.4 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный крепёж. Монтаж выполняется на DIN-рейку шириной 35 мм или непосредственно на контактор через механический интерфейс. Для правильной работы необходимо соблюдать посадочные размеры и не затягивать винты с усилием более 0,5 Нм. Убедитесь, что температура окружающей среды находится в пределах –25…+60 C.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификаты CE. Конструкция исключает самопроизвольное срабатывание при вибрациях и перепадах температур. Индикатор состояния на корпусе показывает факт срабатывания даже после отключения питания.

Преимущества

• Термокомпенсация - внутренняя корректировка чувствительности при изменении температуры окружающей среды, снижающая риск ложных срабатываний;
• Индикация срабатывания - визуальный сигнал на корпусе помогает быстро определить причину остановки оборудования;
• Гибкая настройка - возможность точной регулировки тока срабатывания в узком диапазоне 0,25–0,4 А;
• Высокая долговечность - механическая прочность и стабильная работа в условиях повышенной запылённости и влажности.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Запрещена установка в местах с прямым воздействием воды или масла - степень защиты IP20 не предусматривает герметичность;
• Не рекомендуется использовать при частых пусках (более 6 раз в час) - возможен перегрев биметаллических элементов.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с мощностью около 0,25 кВт;
• Контроль нагрузки вентилятора в HVAC-системе с током потребления 0,35 А;
• Автоматическая остановка конвейера при заклинивании роликов, когда ток возрастает выше 0,4 А;
• Подключение к контактору LC1-D09 для создания полноценной системы управления двигателем.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,25–0,4 А; если ток ниже 0,25 А, выберите модель с меньшим порогом;
• Настройте ток срабатывания на 10–15% выше номинального значения двигателя - это предотвращает ложные отключения при пусковых импульсах;
• При ручном сбросе дождитесь остывания устройства - немедленный повторный запуск может привести к выходу из строя;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может увеличить переходное сопротивление и снизить надёжность;
• Для удобства обслуживания используйте реле с индикацией - она позволяет быстро диагностировать причину отказа без тестирования мультиметром.
