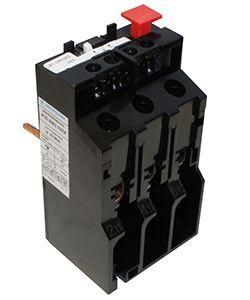

Реле электротепловое РТЛ-1003 УХЛ4 024-04А 660/50Гц 1з+1р ручной возврат IP20 Электротехник ET502081

Реле электротепловое РТЛ-1003 УХЛ4 0,24–0,4 А - устройство защиты электродвигателей от перегрузки и токов замыкания на землю. Бренд Электротехник выпускает эту модель в серийном исполнении для промышленного оборудования. Артикул et502081 соответствует стандартному компоненту для автоматических выключателей и контакторов.

Назначение и область применения

Реле электротепловое РТЛ-1003 УХЛ4 защищает электродвигатели от длительных перегрузок, вызывающих перегрев обмоток. Подходит для установки в цепях переменного тока напряжением до 660 В и частотой 50 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями малой и средней мощности.

Технические характеристики

• Ток срабатывания: 0,24–0,4 А - регулируемый диапазон, позволяющий точно настроить защиту под конкретный двигатель;
• Номинальное напряжение: 660 В - работает в сетях с высоким рабочим напряжением;
• Частота: 50 Гц - предназначено для промышленных сетей в России и странах СНГ;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - обеспечивает сигнализацию и управление;
• Тип возврата: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли;
• Исполнение: УХЛ4 - рассчитано на умеренный и холодный климат, допускает работу при температуре от −40 C до +40 C.

Совместимость и монтаж

Реле электротепловое РТЛ-1003 УХЛ4 устанавливается на DIN-рейку шириной 35 мм совместно с магнитным пускателем или автоматическим выключателем. Для работы требуется подключение трёх фаз через тепловые элементы - провода должны быть надёжно затянуты в клеммах. Контакты подключаются к цепям управления: нормально замкнутый контакт используется для отключения питания, нормально разомкнутый - для включения световой или звуковой сигнализации перегрузки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.3. Обеспечивает класс точности 10A - срабатывает при токе 1,2–1,5 I_n в течение 2–20 минут, что предотвращает повреждение изоляции двигателя. Наличие ручного возврата снижает риск самопроизвольного запуска оборудования после аварии.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов - минимизирует ложные срабатывания;
• Механическая надёжность - отсутствие электроники делает устройство устойчивым к помехам и скачкам напряжения;
• Простота обслуживания - не требует калибровки, ремонтопригодно;
• Совместимость со всеми популярными моделями пускателей серии ПМЛ, ПМА, ПМ12.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или на открытых площадках - нужна дополнительная защита в корпусе;
• Ручной возврат требует участия оператора - не подходит для полностью автоматизированных систем без контроля;
• Не защищает от короткого замыкания - обязательно использование автоматического выключателя в цепи.

Примеры использования

• Защита двигателя вентилятора в системе вентиляции помещения;
• Обесточивание конвейера при заклинивании ленты;
• Автоматическое отключение насоса при увеличении нагрузки из-за забившегося фильтра;
• Контроль работы компрессора в холодильной установке.

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен попадать в диапазон 0,24–0,4 А; если выше - выбирайте другую модель;
• При монтаже соблюдайте расстояние между реле и источником тепла - нагрев от соседних аппаратов может вызвать ложное срабатывание;
• После срабатывания дождитесь остывания биметаллической пластины (5–15 минут), прежде чем возвращать реле в рабочее состояние;
• Для условий с частыми перегрузками рекомендуется периодическая проверка механического состояния рычага возврата.
