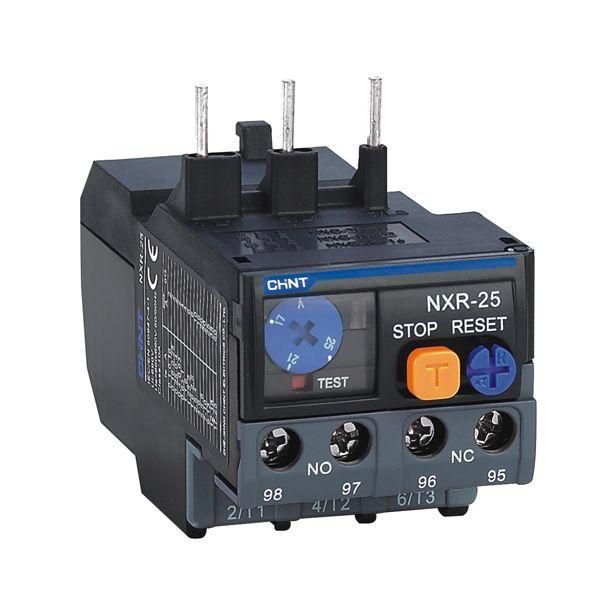

Реле тепловое NXR-25 0.25-0.4A (R) | 837107 CHINT

Реле тепловое NXR-25 0.25-0.4 А от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на токи от 0,25 до 0,4 А, имеет винтовые клеммы и прямое подключение - идеально подходит для компактных систем управления, где важна надежность и точная настройка.

Назначение и область применения

Реле тепловое NXR-25 0.25-0.4 А защищает электродвигатели переменного тока от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для маломощных двигателей в автоматизированных системах: насосах, вентиляторах, конвейерах, станках с ЧПУ и другом оборудовании с питанием до 690 В и частотой 50/60 Гц. Может использоваться как автономное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 0,25 – 0,4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в сетях высокого напряжения, включая промышленные системы;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO), что даёт гибкость в организации цепей сигнализации и управления;
• Класс точности: 10 A - соответствует стандарту IEC 60947-4-1, гарантирует стабильную реакцию на перегрев даже при колебаниях температуры окружающей среды;
• Способ монтажа: прямое подключение - не требует дополнительных плат или переходников;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания.

Совместимость и монтаж

Реле тепловое NXR-25 0.25-0.4 А совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированную посадочную базу. Устанавливается непосредственно на DIN-рейку или крепится болтами. Для монтажа достаточно подключить три фазы двигателя через входные клеммы и вывести сигналы защиты через выходные контакты. Никаких внешних источников питания не требуется - работает за счёт теплового расширения биметаллической пластины.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 и требованиям безопасности EN 60947. Класс точности 10A означает допустимую погрешность +-10% при срабатывании, что обеспечивает предсказуемую защиту без ложных срабатываний. Конструкция исключает возможность самопроизвольного возврата после срабатывания - необходимо выполнить ручной или автоматический сброс.

Преимущества

• Термокомпенсация - снижает влияние изменения температуры окружающей среды на чувствительность устройства;
• Индикация срабатывания - визуальный флажок показывает, что реле сработало, ускоряет диагностику;
• Выбор режима сброса - можно выбрать автоматический (при остывании) или ручной (через кнопку), что важно для безопасной эксплуатации;
• Стабильность работы - биметаллический элемент и герметичная конструкция обеспечивают долгий срок службы даже в условиях запылённости и вибраций;
• Высокая плотность контактов - четыре переключающих контакта позволяют использовать одно реле для нескольких задач: отключения, сигнализации, блокировки.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использование автоматического выключателя или предохранителей;
• Работает только в диапазоне токов 0,25–0,4 А - нельзя применять для двигателей выше 0,4 А без замены на другую модель серии NXR;
• Чувствителен к экстремальным температурам ниже -25C и выше +60C - рекомендовано установление в закрытых щитах с контролируемым микроклиматом.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения мощностью 0,37 кВт;
• Контроль нагрузки вентилятора охлаждения в шкафу управления;
• Автоматическое отключение конвейерной ленты при перегрузке;
• Подключение к панели управления станком с ЧПУ для отслеживания состояния привода.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,25–0,4 А - используйте клещевой амперметр для точного измерения;
• Затягивайте винтовые клеммы усилием 0,5–0,7 Нм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает корпус;
• При использовании в условиях повышенной влажности или пыли - выбирайте место установки с IP54 и выше, либо поместите реле в герметичный корпус;
• После срабатывания всегда определите причину перегрузки - не включайте двигатель без устранения причины;
• Артикул 837107 - это часть серии NXR; аналоги других брендов могут иметь другие параметры срабатывания - не заменяйте без проверки спецификации.
