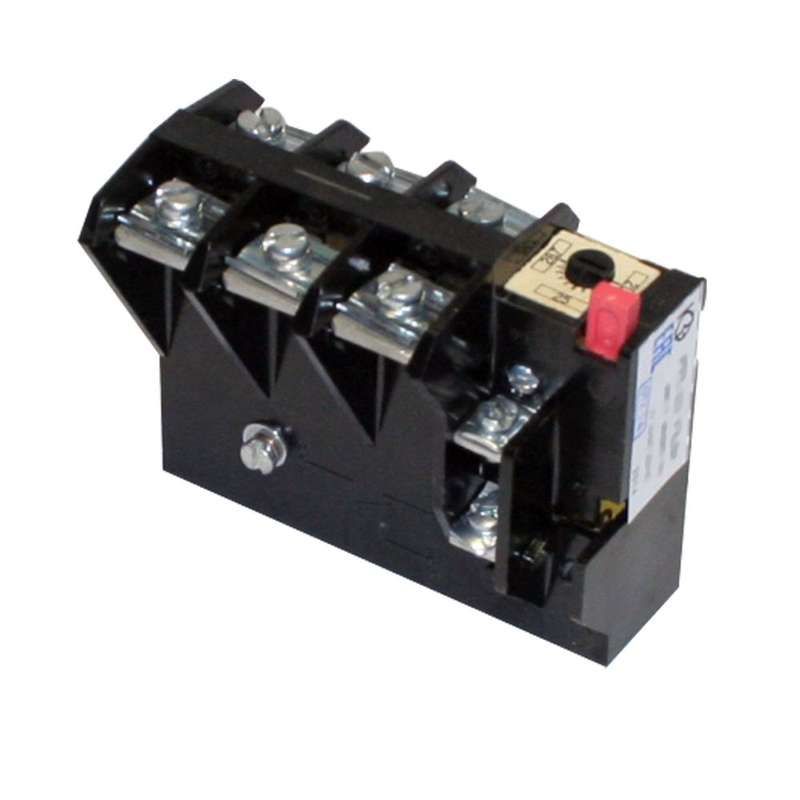

Реле электротепловое токовое РТТ-211 УХЛ4 50.0А - 50А 42,5..57,5А инд.устан. 1нз КашинЗЭА 150211000В050.000000

Реле электротепловое токовое РТТ-211 УХЛ4 50А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-211 50А указывают на серийную надёжность этого решения.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 50А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Устройство работает в сетях переменного тока до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Подходит для установки в шкафах управления, пускателях, распределительных щитах промышленного оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный ток, который реле может коммутировать без срабатывания;
• Количество полюсов: 3 - соответствует трёхфазным цепям двигателей;
• Максимальное рабочее напряжение: 660 В AC / 440 В DC - допустимые пределы напряжения в цепи;
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40 C до +40 C, повышенной влажности и запылённости; подходит для работы в неотапливаемых помещениях и на открытых площадках;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет 8–20 секунд, что обеспечивает селективность с другими защитными элементами;
• Тип присоединения: винтовое - надёжное механическое соединение проводов с зажимами;
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или шкафа, не требует отдельного корпуса.

Совместимость и монтаж

Реле РТТ-211 УХЛ4 50А совместимо с магнитными пускателями серии ПМЛ, ПМА и аналогичными устройствами, где предусмотрено место для встраивания теплового реле. Монтируется на DIN-рейку или крепится непосредственно к основанию пускателя. Для правильной работы необходимо соблюдать посадочные размеры и использовать провода сечением, соответствующим току 50 А (обычно 10–16 мм2 медный). Винтовые зажимы затягиваются усилием 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Реле РТТ-211 УХЛ4 50А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 19231, регламентирующим безопасность и функциональность тепловых реле в промышленных системах. Имеет сертификат соответствия ЕАС, что позволяет применять его в странах ЕАЭС. Обеспечивает электробезопасность за счёт изоляции токоведущих частей и герметизации механизма срабатывания.

Преимущества

• Автоматическая компенсация температуры окружающей среды - точность срабатывания сохраняется даже при колебаниях температуры;
• Индивидуальная настройка тока срабатывания - возможна регулировка в диапазоне 42,5–57,5 А, что позволяет точно адаптировать защиту под конкретный двигатель;
• Высокая долговечность - механизм основан на биметаллической пластине, не имеет сложной электроники и не выходит из строя от импульсных помех;
• Визуальный индикатор срабатывания - после сработки реле остаётся в положении “трип”, что упрощает диагностику отказа.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требуется три фазы для корректной работы;
• Не реагирует на кратковременные пусковые токи (до 6–7 крат номинала), но не защищает от коротких замыканий - обязательно нужна дополнительная защита (плавкая вставка или автомат);
• Не рекомендуется к использованию в условиях постоянных вибраций выше 0,5g - может вызвать ложные срабатывания;
• Не поддерживает дистанционное управление - сброс осуществляется вручную после устранения причины перегрузки.

Примеры использования

• Защита насосов, вентиляторов, компрессоров на водоканалах и ТЭЦ;
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах;
• Стационарные станки с ЧПУ, где важна стабильность работы двигателя;
• Подъёмники, эскалаторы, системы вентиляции в метро и торговых центрах.

Практические советы

• Настройте ток срабатывания реле РТТ-211 УХЛ4 50А на 10–15% выше номинального тока двигателя - это исключит ложные срабатывания при пуске;
• Проверьте соответствие сечения кабелей и плотность затяжки винтов перед первым включением - плохой контакт вызывает нагрев и преждевременную выход из строя;
• После каждого срабатывания проверьте причину перегрузки - возможно, проблема в механическом заклинивании, а не в электрике;
• При работе в условиях высокой запылённости периодически очищайте поверхность реле от пыли - особенно вокруг вентиляционных отверстий;
• Замена реле РТТ-211 УХЛ4 50А должна выполняться с отключением питания - даже при отключенном контуре управления есть опасность поражения током через силовые контакты.
