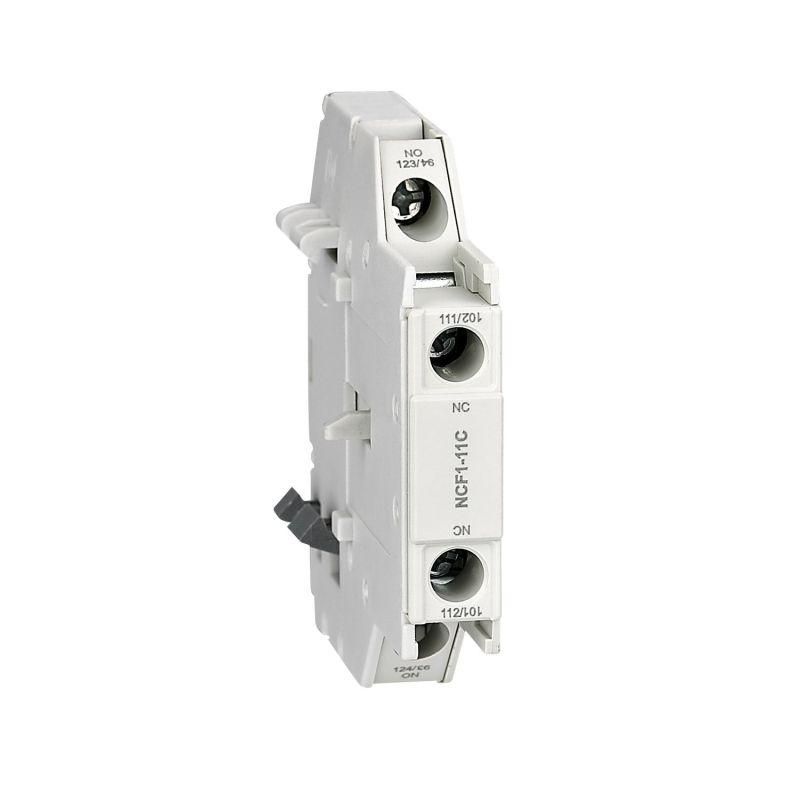

Приставка доп.контакты NCF1-11C к Контактору NC1, NC8 (боковой) (R) | 439537 CHINT

Приставка дополнительных контактов NCF1-11C к контактору NC1, NC8 (боковой) от CHINT предназначена для расширения функционала контакторов за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Устройство устанавливается боковым способом на контакторы серий NC1 и NC8, обеспечивая гибкую настройку цепей управления.

Назначение и область применения

Приставка NCF1-11C используется для передачи сигналов в цепях управления автоматических систем. Она позволяет реализовать логические функции - например, блокировку, индикацию состояния или последовательное включение/выключение оборудования. Применяется в панелях управления, станках, конвейерах, насосных станциях и других устройствах, где используются контакторы NC1 и NC8.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Количество переключающих контактов: 0
• Способ монтажа: боковой

Контакты работают синхронно с основным контактором - они изменяют состояние одновременно с его включением/отключением. Нет переключающих контактов, значит, каждый контакт работает только в одном режиме: либо замыкает, либо размыкает цепь.

Совместимость и монтаж

Приставка NCF1-11C совместима исключительно с контакторами CHINT серий NC1 и NC8. Монтаж выполняется боковым способом - устройство фиксируется на специальном креплении сбоку корпуса контактора. Для установки необходимо выключить питание, снять крышку контактора (при наличии) и плотно защёлкнуть приставку до характерного щелчка. После монтажа проверьте надёжность соединения и свободный ход контактов.

Преимущества

• Увеличивает функциональность существующего контактора без замены всего устройства
• Минимальная нагрузка на цепь управления - подходит для слаботочных сигналов
• Интегрированная конструкция снижает риск ошибок при сборке
• Не требует внешних проводов между контактом и контактором - всё внутри одной системы

Ограничения применения

• Не поддерживает коммутацию силовых токов - применяется только в цепях управления (до 5 А)
• Совместима только с моделями NC1 и NC8; не устанавливается на другие типы контакторов
• Не имеет защиты от пыли и влаги - должна использоваться в закрытых панелях
• Нельзя использовать в качестве самостоятельного коммутирующего элемента

Примеры использования

• Подключение индикаторной лампы, которая горит при включенном контакторе (через НО контакт)
• Реализация взаимоблокировки двух контакторов - один из них запирается через НЗ контакт другого
• Передача сигнала “состояние включения” в PLC или реле контроля
• Автоматическое отключение вентилятора охлаждения после отключения двигателя

Практические советы

• Проверяйте соответствие модели контактора - NCF1-11C не подойдёт к NC2, NC3 или аналогам других брендов
• При монтаже не используйте усилие больше необходимого - можно повредить механизм защёлки
• Учитывайте посадочную ширину: приставка занимает место рядом с контактором, поэтому планируйте зазоры в шкафу
• После установки протестируйте работу обоих контактов - особенно важна проверка НЗ контакта на целостность цепи
• NCF1-11C от CHINT с артикулом 439537 - оптимальный вариант для ремонтов и модернизаций старых систем на базе NC1/NC8
