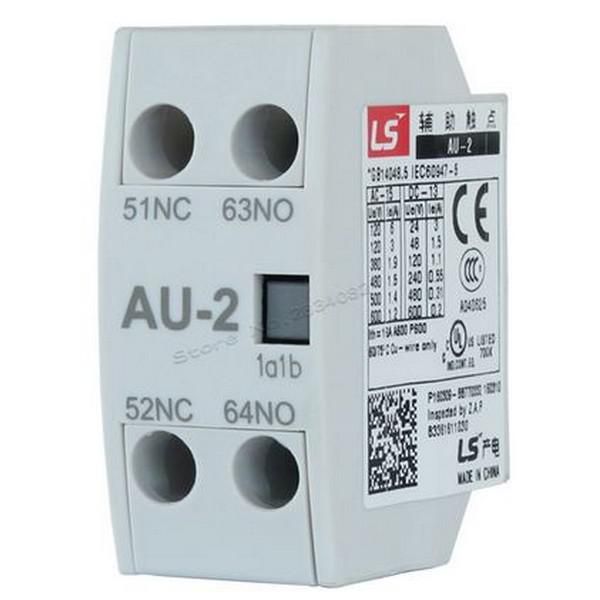

Контакт дополнительный AU-2 1NO+1NC LS Electric 83361611030 LSIS

Дополнительный контакт AU-2 1 нормально открытый + 1 нормально закрытый от LS Electric (артикул 83361611030) предназначен для расширения функционала контакторов серии GMC за счёт добавления вспомогательных цепей управления и сигнализации.

Назначение и область применения

Этот дополнительный контакт используется для передачи сигналов состояния контактора - например, когда он включен или выключен. Подходит для систем автоматизации, где требуется контроль работы оборудования через внешние устройства: реле, индикаторы, PLC, световые сигнализаторы. Применяется в паре с контакторами серии GMC на объектах промышленной автоматизации - станках, насосах, вентиляционных установках, конвейерах.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 690 В (по данным производителя)
• Номинальный ток: 10 А
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество переключающих контактов: 0 - значит, контакты не предназначены для коммутации силовой нагрузки, только для цепей управления
• Способ монтажа: крепится на фронтальной поверхности контактора
• Защита корпуса: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Подключение: винтовые зажимы, сечение провода 1–2,5 мм2

Совместимость и монтаж

Дополнительный контакт AU-2 совместим исключительно с контакторами серии GMC от LS Electric / LSIS. Монтируется на фронтальную часть аппарата - не требует сверления или дополнительных креплений. Для установки необходимо отключить питание, снять крышку контактора (если есть), плотно прижать модуль до щелчка и подключить провода сечением 1–2,5 мм2 к винтовым зажимам. После монтажа проверьте надёжность соединений и правильность срабатывания контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в промышленных сетях. Степень защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование во влажных, запылённых или наружных условиях. Не имеет сертификатов ATEX или IECEx - не применяется во взрывоопасных средах.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены основного контактора
• Простая установка - не требует демонтажа контактора
• Надёжные винтовые зажимы обеспечивают долговременный контакт даже при вибрациях
• Работает с высокими напряжениями до 690 В - подходит для промышленных систем

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для цепей управления и сигнализации
• IP20 не защищает от влаги, пыли и агрессивных сред - использовать можно только внутри закрытых шкафов
• Совместим только с контакторами серии GMC - не подходит для других брендов или моделей
• Не рассчитан на постоянную работу при температуре выше 40 C без принудительного охлаждения

Примеры использования

• Подключение индикатора “Работает” к контактору - НО контакт замыкается при включении
• Формирование сигнала “Авария” - НЗ контакт размыкается при отключении контактора
• Передача сигнала состояния в PLC для логического управления
• Связь с реле времени или терморегулятором для последовательного включения/выключения

Практические советы

• Проверяйте соответствие типа контакта (НО/НЗ) вашей схеме управления - неверная комбинация приведёт к некорректной работе системы
• Не используйте провода больше 2,5 мм2 - они не войдут в зажим и вызовут нагрев или плохой контакт
• При сборке шкафа оставляйте свободное место вокруг контакта - он не герметичен, нужен воздухообмен
• Обязательно отключите питание перед установкой - даже слабые цепи управления могут иметь потенциал опасного напряжения
• Если вам нужны более надёжные условия защиты - выбирайте модели с IP65/IP67, а не этот вариант AU-2
