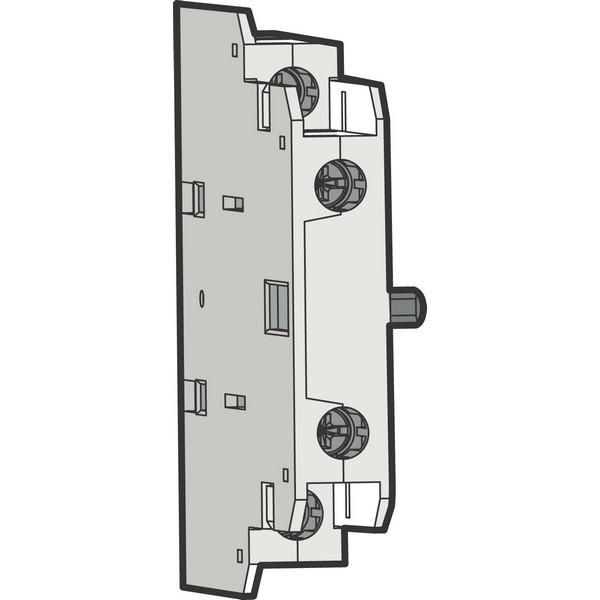

Дополнительный контакт UA-1, 1NO+1NC | 83361634001 Lsis

Дополнительный контакт UA-1, 1 нормально открытый + 1 нормально закрытый от LS Electric (артикул 83361634001) предназначен для расширения функционала контакторов в системах управления электродвигателями, обеспечивая передачу сигналов состояния в цепи контроля и автоматизации.

Назначение и область применения

Дополнительный контакт UA-1 используется для подключения внешних устройств к защите электродвигателя через контакторы. Он позволяет передавать информацию о состоянии контактора - включён/выключен - в системы управления, сигнализации или логические контроллеры. Применяется совместно с контакторами типоразмеров MC-6 до MC-150A. Подходит для установки на промышленном оборудовании: насосы, вентиляторы, конвейеры, компрессоры.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Напряжение коммутации: 220 В переменного тока (AC)
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначена для работы во влажной среде
• Метод монтажа: крепление непосредственно на корпус контактора
• Тип изделия: вспомогательный контактный модуль
• Не имеет собственных переключающих контактов - работает только в паре с основным контактором

Совместимость и монтаж

Дополнительный контакт UA-1 устанавливается исключительно на контакторы LS Electric серий MC-6, MC-9, MC-12, MC-18, MC-25, MC-32, MC-40, MC-50, MC-65, MC-80, MC-100, MC-125, MC-150A. Монтаж выполняется путём фиксации на специальные направляющие на боковой поверхности контактора - без инструментов, просто щелчком. После установки провода подключаются к винтовым клеммам. Убедитесь, что питание отключено перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для силовой аппаратуры. IP20 обеспечивает базовую защиту в условиях производственного оборудования, но не защищает от влаги, пыли или механических повреждений. Для работы в агрессивной среде требуется дополнительная защита корпуса.

Преимущества

• Универсальная совместимость с широкой линейкой контакторов MC
• Простая и быстрая установка без сверления или доработки
• Чёткая изоляция НО и НЗ контактов - минимизирует риск ошибочного подключения
• Надёжное винтовое соединение - устойчиво к вибрациям

Ограничения применения

• Не применяется самостоятельно - требует наличия совместимого контактора
• Не рассчитан на работу при напряжении выше 220 В AC
• IP20 не допускает использование в помещениях с высокой влажностью, пылью или на открытом воздухе
• Не поддерживает постоянный ток (DC) - только переменный ток
• Не предназначен для коммутации нагрузок более 220 В - только для сигнальных цепей

Примеры использования

• Подключение к PLC для отслеживания включения двигателя
• Создание световой индикации “Работает” / “Выключен” на панели управления
• Формирование аварийного сигнала при отключении контактора
• Связь с реле времени или термореле для последовательного запуска оборудования

Практические советы

• Проверьте типоразмер вашего контактора - UA-1 не подойдёт к другим сериям, даже от LS Electric
• При подключении используйте жилы сечением до 2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть корпуса
• Если нужна защита от пыли и влаги, устанавливайте UA-1 внутри герметичного шкафа
• При замене старого контакта - отключите питание, снимите старый модуль и наденьте новый точно так же, как был установлен
