Контакт дополнительный AU-2M 1NO1NC LS Electric 83361621009 LSIS

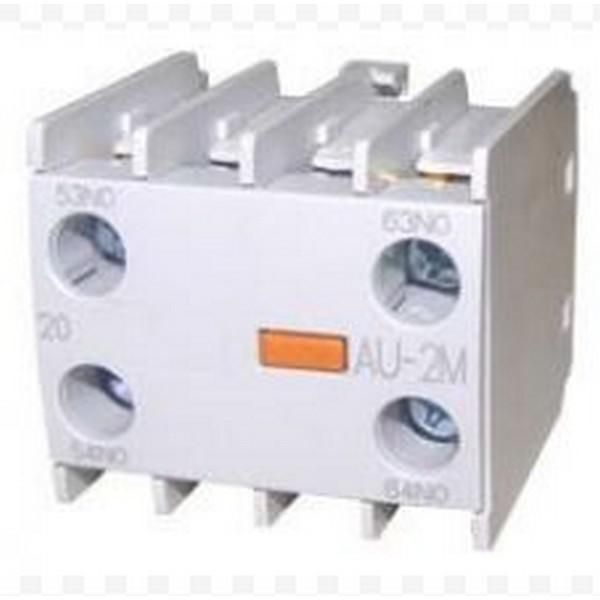

Дополнительный контакт AU-2M 1 нормально открытый 1 нормально закрытый - компактное устройство для расширения функционала мини-контакторов серии GMC. Бренд LS Electric, артикул 83361621009, обеспечивает надёжное управление цепями сигнализации и автоматизации за счёт одного размыкающего и одного замыкающего контакта.

Назначение и область применения

Дополнительный контакт AU-2M предназначен для установки на переднюю панель мини-контакторов серии GMC. Он позволяет получить дополнительные точки управления - например, для включения индикации состояния, подачи сигнала в систему автоматизации или блокировки других устройств. Подходит для использования в панелях управления станков, конвейеров, насосов и другого оборудования с малогабаритными контакторами.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 690 В (переменный ток AC)
• Номинальный ток: 10 А
• Работает при напряжении до 220 В переменного тока
• Способ подключения: винтовые зажимы, сечение провода 1–2,5 мм2
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли, не предназначено для работы во влажной среде
• Монтаж: крепится непосредственно на фронтальной стороне контактора, без дополнительных креплений
• Количество переключающих контактов: 0 - этот модуль не является самостоятельным коммутационным устройством, он лишь расширяет существующий контактор

Совместимость и монтаж

Дополнительный контакт AU-2M совместим исключительно с мини-контакторами серии GMC от LS Electric. Для установки необходимо выключить питание, снять крышку контактора (если есть) и плотно зафиксировать модуль на фронтальной планке до щелчка. Клеммы подключаются проводами сечением 1–2,5 мм2 - не используйте более толстые провода, они не войдут в зажим. После монтажа проверьте механическую фиксацию и целостность соединений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. IP20 не обеспечивает защиту от брызг воды или пыли - не применяйте в условиях повышенной влажности, на улице или в пыльных помещениях без дополнительной защиты корпуса.

Преимущества

• Не требует внешнего питания - работает за счёт цепи контактора
• Интегрируется без сверления и доработки корпуса
• Фиксируется жестко, не болтается после установки
• Поддерживает высокую нагрузку: 10 А при 690 В
• Простая замена - можно снять и заменить без демонтажа всего контактора

Ограничения применения

• Не совместим с другими сериями контакторов кроме GMC
• Не подходит для постоянного подключения к сетям выше 220 В - хотя номинал 690 В, рекомендованная рабочая величина - до 220 В AC
• IP20 не допускает использование в сырых, пыльных или взрывоопасных зонах
• Не имеет собственной катушки - не может работать автономно, только как расширение контактора

Примеры использования

• Сигнализация включения/выключения станка через лампу или HMI
• Блокировка запуска второго двигателя при работающем первом
• Передача сигнала “состояние” в PLC для контроля работы системы
• Автоматическое отключение вентиляции при остановке насоса

Практические советы

• Проверяйте соответствие модели контактора - AU-2M подходит только к GMC, другие серии не поддерживают эту форму крепления
• При подключении проводов не затягивайте винты слишком сильно - это повредит изоляцию и сделает контакт хуже
• Если нужна защита от пыли и влаги - устанавливайте AU-2M внутри герметичного шкафа с классом защиты IP54 или выше
• Не используйте для управления мощными нагрузками - только для сигналов и слаботочных цепей
• Артикул 83361621009 всегда указывает именно на версию с одним НО и одним НЗ - другие варианты имеют другой номер
