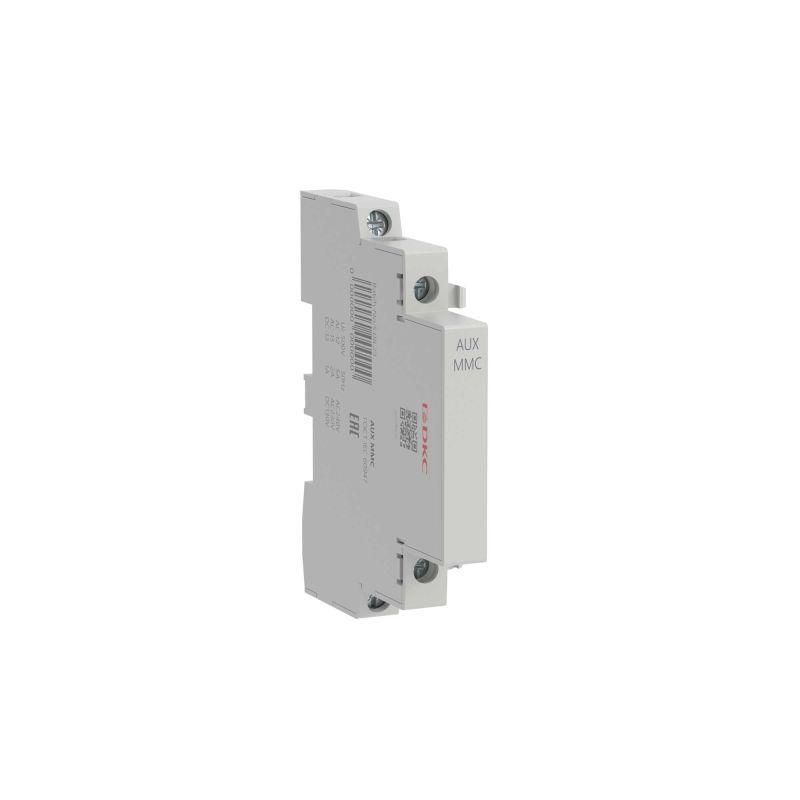

Дополнительный контакт для модульных контакторов YON max типов MCE и MCM, 1НО+1НЗ | AUX-MMC-11 DKC ДКС

Дополнительный контакт для модульных контакторов типов MCE и MCM, 1 нормально-открытый + 1 нормально-замкнутый (артикул aux-mmc-11, бренд YON) предназначен для расширения функционала контакторов за счет передачи сигнала состояния цепи - например, для управления индикацией, блокировками или вторичными цепями. Этот компонент совместим с сериями YON MAX и устанавливается непосредственно на контакторы.

Назначение и область применения

Дополнительный контакт aux-mmc-11 используется для передачи информации о состоянии включенного/выключенного контактора в системы управления, сигнализации или автоматизации. Он позволяет подключить внешние устройства - лампы индикации, реле контроля, PLC или другие контроллеры - без изменения основной силовой цепи. Применяется в системах управления станками, конвейерами, насосами, HVAC и других промышленных установках, где требуется отслеживать работу контактора.

Технические характеристики

• Количество нормально-замкнутых (НЗ) контактов: 1
• Количество нормально-открытых (НО) контактов: 1
• Номинальный рабочий ток при переменном токе (AC-15, 230 В): 6 А
• Тип подключения: Кабельное (провода подключаются к клеммам)
• Исполнение: Частично интегрируемый - физически соединён с контактором, но не является частью его основного корпуса
• Способ монтажа: Установка сбоку на контакторы типов MCE и MCM

Совместимость и монтаж

Дополнительный контакт aux-mmc-11 совместим исключительно с модульными контакторами серий MCE и MCM от бренда YON. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять крышку контактора, если она препятствует доступу
• Защелкнуть контакт aux-mmc-11 на специальном направляющем механизме сбоку от контактора до характерного щелчка
• Подключить провода к клеммам: L1/N1 - для НО контакта, L2/N2 - для НЗ контакта

Не допускается установка на контакторы других серий или брендов - даже если они имеют аналогичный форм-фактор. Подключение выполняется только медными проводами сечением до 1,5 мм2.

Безопасность и стандарты

Контакт aux-mmc-11 соответствует требованиям IEC 60947-5-1 для вспомогательных контактов. Конструкция выполнена из материалов, устойчивых к нагреву и горению, что обеспечивает безопасную работу в условиях возможного перегрева основного контактора. Совместим с контактами серии YON MAX, имеющими повышенную огнестойкость корпуса из армированного стекловолокном полиамида.

Преимущества

• Универсальная комбинация НО+НЗ - позволяет использовать один контакт для различных схем управления
• Фиксация механическим способом - не требует болтов или инструментов при установке
• Работает при токах до 6 А - достаточно для большинства сигналов управления
• Совместим с продуктами серии YON MAX - единая экосистема для проектирования и обслуживания

Ограничения применения

• Не предназначен для работы в силовых цепях выше 6 А - использование при больших нагрузках вызовет оплавление контактов
• Не работает автономно - требует установленного контактора MCE/MCM
• Не рассчитан на частые операции включения/отключения - применяется только для сигнализации, а не для коммутации мощных нагрузок
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Индикация включения насоса через светодиод на панели управления
• Блокировка запуска другого оборудования, пока контактор находится в положении “вкл”
• Передача сигнала “работает” в SCADA-систему через вход PLC
• Автоматическое отключение вентиляции после остановки конвейера

Практические советы

• При выборе используйте aux-mmc-11 только для слаботочных цепей - не подключайте к нему двигатели, нагреватели или освещение
• Проверьте посадочные места на контакторе: если есть повреждения или деформации - не устанавливайте контакт, чтобы избежать плохого контакта
• При монтаже в шкафах с высокой вибрацией дополнительно зафиксируйте провода хомутиками - механическая нагрузка на клеммы снижает срок службы
• Для проверки работоспособности используйте тестер: при активации контактора НО контакт должен замыкаться, НЗ - размыкаться
