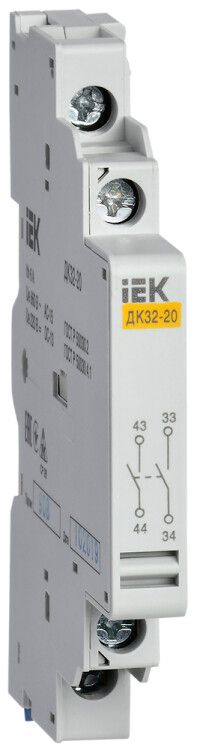

Дополнительный контакт ДК32-20 MASTER IEK - DMS11D-AU20

Контакт дополнительный 2 нормально замкнутых контакта ДК32-20 от IEK - компонент для расширения функционала автоматических выключателей серии ПРК-32. Устанавливается боковым способом, обеспечивает надёжную коммутацию вспомогательных цепей с напряжением до 660 В и током до 6 А постоянного тока.

Назначение и область применения

Контакт дополнительный ДК32-20 предназначен для подключения дополнительных цепей управления, сигнализации или блокировки к автоматическим выключателям ПРК-32. Он не является самостоятельным устройством - работает исключительно как вспомогательный элемент, передавая состояние основного аппарата (например, «включен/выключен») на другие устройства: реле, индикацию, системы контроля.

Подходит для использования в панелях управления, промышленном оборудовании, системах автоматизации, где требуется физическая связь между состоянием автомата и внешними цепями.

Технические характеристики

• Количество нормально замкнутых контактов: 2
• Номинальный рабочий ток (AC-15, 400 В): 2,2 А
• Номинальный рабочий ток (AC-15, 660 В): 3,3 А
• Номинальный ток постоянного тока (DC-13, 24 В): 6 А
• Номинальный ток постоянного тока (DC-13, 230 В): 0,5 А
• Напряжение: до 660 В переменного тока
• Способ монтажа: боковой, совместим с корпусами ПРК-32
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 0,75–1,5 мм2
• Механическая износостойкость: 10 000 циклов включения/отключения
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, с повышенной влажностью)
• Гарантийный срок: 3 года
• Соответствие стандарту: IEC 60947-4-1

Совместимость и монтаж

Контакт дополнительный ДК32-20 совместим только с автоматическими выключателями серии ПРК-32 от IEK. Монтируется сбоку на корпусе автомата - требует наличия специального крепления на боковой стенке. Не подлежит установке на другие модели, даже аналогичные по габаритам.

Подключение осуществляется через винтовые зажимы. Для надёжного контакта используйте провода сечением 0,75–1,5 мм2. Перед монтажом убедитесь, что питание отключено. После установки проверьте механическую фиксацию - контакт должен плотно защёлкиваться без люфта.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к вспомогательным контактам в силовых аппаратах. Гарантированная безопасность достигается за счёт изолирующей конструкции и предельных значений тока/напряжения, указанных в технических параметрах. Применение вне этих пределов недопустимо.

Преимущества

• Два независимых нормально замкнутых контакта позволяют одновременно контролировать два различных контура (например, сигнал «выключен» и блокировку другого оборудования).
• Высокая механическая долговечность (10 000 циклов) обеспечивает стабильную работу в условиях частых операций.
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях, на объектах с перепадами температур.
• Простое винтовое подключение снижает риск ошибок при монтаже и упрощает обслуживание.

Ограничения применения

• Не применяется в качестве главного коммутирующего элемента - только как вспомогательный контакт.
• Степень защиты IP20 не допускает использование во влажных, запылённых или открытых средах (например, на улице, в цехах с брызгами масла).
• Запрещена работа при токе выше 6 А постоянного тока или 3,3 А переменного тока на 660 В - возможен свар контактов и выход из строя.
• Несовместим с другими сериями автоматов, кроме ПРК-32. Нельзя использовать с моделями ABB, Schneider, Legrand и др.

Примеры использования

• На станке: один контакт подключён к индикатору «машина в работе», второй - к цепи блокировки доступа к опасной зоне.
• В щите управления: контакты используются для передачи сигнала в PLC о состоянии автомата, чтобы система могла реагировать на аварийное отключение.
• В системе освещения: один контакт управляет световой индикацией «питание есть», другой - активирует звуковое оповещение при отключении.

Практические советы

• Перед покупкой проверьте наличие свободного места на боковой поверхности вашего ПРК-32 - контакт не устанавливается на все варианты корпусов.
• При использовании в цепях постоянного тока с напряжением 230 В соблюдайте максимальный ток 0,5 А - превышение вызывает быстрый износ контактов.
• Не затягивайте винты слишком сильно - это повредит изоляцию и может деформировать контактную группу.
• При необходимости замены - отключите питание всей цепи. Контакт ДК32-20 не рассчитан на замену под напряжением.
• Артикул dms11d-au20 - точный идентификатор для заказа. Убедитесь, что вы выбираете именно этот артикул, а не аналоги других производителей.
