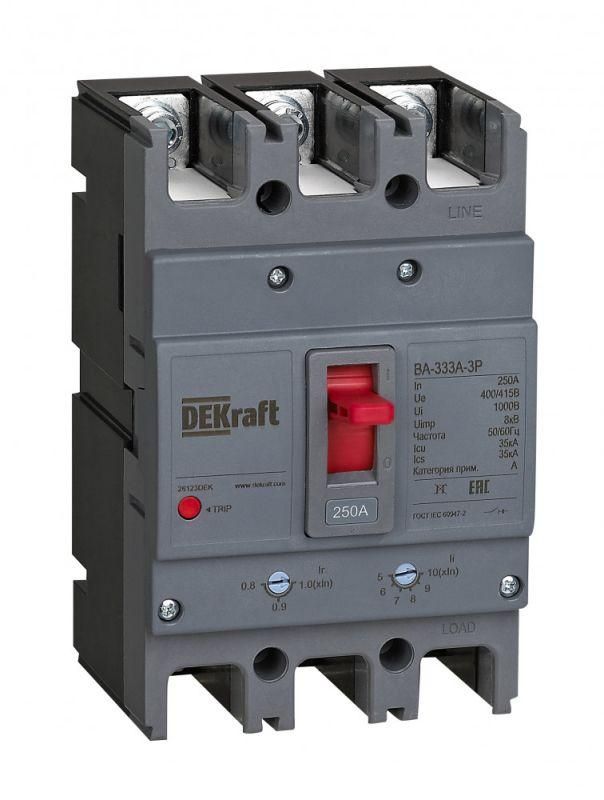

Выключатель автоматический 3п 250А 35кА ВА-333А DEKraft 28123DEK APC

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-333А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для стационарной установки в распределительных щитах, применяется в промышленных и коммунальных системах. Произведён компанией DEKraft в серии ВА-330А, артикул 28123dek.

Назначение и область применения

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-333А предназначен для защиты электрических цепей переменного тока напряжением до 415 В и частотой 50 Гц. Он обеспечивает надёжную отсечку при перегрузках и коротких замыканиях. Устанавливается в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Подходит для промышленных предприятий, энергообъектов, транспортной инфраструктуры и крупных жилых комплексов.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Номинальное напряжение: 415 В
• Тип расцепителя: Термомагнитный (с возможностью регулировки)
• Конструкция: Стационарный
• Способ монтажа: На монтажную плату
• Степень защиты IP: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Подключение силовой цепи: Болтовое соединение
• Привод: Ручной рычажковый
• Дополнительный расцепитель: Независимый расцепитель минимального напряжения
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-333А монтируется исключительно на монтажную плату - он не имеет шасси или DIN-рейки. Для установки требуется подготовить специальный щит с фиксирующими отверстиями и болтовыми контактами. Подключение проводников осуществляется через болты - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Кабельные жилы должны иметь подходящую площадь сечения, соответствующую номинальному току 250 А. Устройство совместимо с другими аппаратами серии ВА-330А, что позволяет использовать единые комплектующие и схемы сборки.

Безопасность и стандарты

Изделие соответствует требованиям к автоматическим выключателям в литом корпусе, применяемым в промышленных электроустановках. Отключающая способность 35 кА гарантирует безопасное отключение даже при серьёзных аварийных токах. Наличие независимого расцепителя минимального напряжения позволяет удалённо отключать устройство при снижении напряжения ниже заданного порога - это важно для предотвращения самозапуска оборудования после восстановления питания. Степень защиты IP20 допускает использование только внутри закрытых щитов, защищённых от внешних воздействий.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает надёжную работу в условиях высоких токов КЗ
• Регулируемый термомагнитный расцепитель - позволяет адаптировать чувствительность под конкретную нагрузку
• Независимый расцепитель минимального напряжения - даёт возможность дистанционного отключения и реализации систем безопасности
• Литой корпус - повышенная механическая прочность и долговечность
• Длинный гарантийный срок (5 лет) - свидетельствует о качественной сборке и проверенных материалах

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• Защита IP20 запрещает использование во влажных, пыльных или открытых помещениях
• Номинальное напряжение 415 В - не подходит для сетей выше 500 В
• Ручной привод - не предусматривает автоматическое управление без внешнего расцепителя
• Требуется точный подбор сечения кабелей - недостаточное сечение вызывает нагрев и выход из строя

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощными двигателями
• Секционный выключатель между двумя источниками питания в распределительном пункте
• Распределительный аппарат на участке с группой насосов или конвейеров
• Щиты управления на транспортных терминалах, где важна надёжность и дистанционное отключение

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 250 А - рекомендуются медные жилы сечением не менее 95–120 мм2
• Обязательно используйте изолирующие прокладки и зажимы при болтовом подключении - избежите перекосов и плохого контакта
• При использовании независимого расцепителя минимального напряжения подключите его к контролируемому источнику питания - иначе функция будет неактивна
• Не устанавливайте ВА-333А рядом с источниками тепла - температурные колебания влияют на точность терморасцепителя
• Проверяйте состояние контактов каждые 1–2 года - особенно при частых операциях включения/выключения
