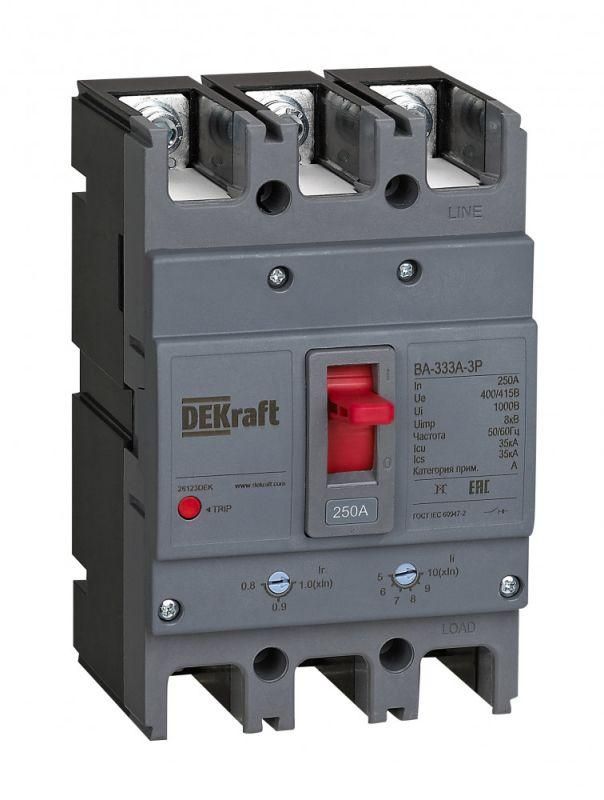

Выключатель автоматический 3п 200А 35кА ВА-333А DEKraft 28122DEK APC

Автоматический выключатель силовой 3 полюса 200 А 35 кА ВА-333А — надёжный коммутационный аппарат в литом корпусе от DEKraft, предназначенный для защиты и управления мощными электрическими цепями в промышленных и распределительных системах. Артикул 28122dek соответствует серии ВА-330А, которая обеспечивает стабильную работу даже при высоких нагрузках.

Назначение и область применения

Автоматический выключатель силовой 3 полюса 200 А 35 кА ВА-333А используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ) и аналогичных установках. Подходит для объектов промышленного, жилищного, транспортного и энергетического назначения, где требуется управление токами до 200 А и защита при аварийных режимах.

Технические характеристики

• Количество полюсов: 3 — позволяет контролировать все фазы трёхфазной сети одновременно.
• Номинальный ток: 200 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 35 кА — способность безопасно прерывать ток короткого замыкания до 35 тысяч ампер.
• Номинальное напряжение: 415 В — рассчитан на использование в трёхфазных сетях переменного тока с рабочим напряжением до 415 В.
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от длительных перегрузок и магнитную защиту от КЗ.
• Конструктивное исполнение: стационарное — предназначен для жёсткого крепления в шкафу, не предусматривает возможность выдвижения.
• Вид привода: ручной — оперирование осуществляется вручную через рычаг включения/выключения.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Способ монтажа: монтажная плата — крепится на металлическую платформу с помощью болтов, не является DIN-рейкой совместимым.
• Тип дополнительных расцепителей: независимый расцепитель и расцепитель минимального напряжения — позволяют удалённо отключать аппарат при потере питания или снижении напряжения ниже заданного порога.
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя.

Совместимость и монтаж

Автоматический выключатель силовой 3 полюса 200 А 35 кА ВА-333А монтируется исключительно на монтажную плиту с предварительно просверленными отверстиями. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, указанный в технической документации. Устройство не совместимо со стандартной DIN-рейкой. Подключение кабелей выполняется сверху или снизу — важно использовать кабель сечением, соответствующим номинальному току 200 А (обычно 95–120 мм² медный). Монтаж должен проводиться с учётом зазоров между фазами и достаточного охлаждения — не допускается установка в плотном компактном расположении без вентиляции.

Безопасность и стандарты

Автоматический выключатель ВА-333А соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей в литом корпусе. Серия ВА-330А прошла сертификацию на соответствие нормам безопасности для электроустановок до 1000 В. Наличие двух типов дополнительных расцепителей обеспечивает повышенную отказоустойчивость и контроль в условиях нестабильного питания.

Преимущества

• Высокая отключающая способность (35 кА) — обеспечивает безопасность даже при серьёзных авариях в промышленных сетях.
• Термомагнитный расцепитель с регулировкой — позволяет адаптировать чувствительность к конкретным условиям нагрузки.
• Наличие независимого расцепителя и расцепителя минимального напряжения — даёт гибкость в реализации систем автоматизации и дистанционного управления.
• Литой корпус — обеспечивает механическую прочность, долговечность и защиту внутренних механизмов от внешнего воздействия.
• Долгий гарантийный срок (5 лет) — подтверждает качество сборки и материалы производства DEKraft.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов — степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не работает в сетях постоянного тока — только для переменного тока частотой 50 Гц.
• Требует специальной монтажной платы — нельзя установить на стандартную DIN-рейку.
• Не имеет встроенного механизма дугогашения для экстремальных условий — не рекомендован для мест с частыми взрывоопасными выбросами или высокой запылённостью без дополнительной защиты.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием 380 В / 200 А.
• Секционный выключатель в распределительной подстанции для переключения между источниками питания.
• Защита крупного двигателя или группы станков на заводе.
• Распределительный аппарат в системе бесперебойного питания (ИБП) с выходом 415 В.

Практические советы

• Перед установкой проверьте сечение входящих и выходящих кабелей — недостаточное сечение вызывает нагрев и преждевременный выход из строя.
• При использовании расцепителя минимального напряжения убедитесь, что сигнал управления подаётся от надёжного источника — потеря сигнала приведёт к отключению.
• Не используйте автомат в качестве обычного рубильника — частые ручные включения/выключения сокращают срок службы контактов.
• При группировке нескольких аппаратов в одном шкафу оставляйте минимум 50 мм свободного пространства между ними для теплоотвода.
• Обязательно сохраните документацию — она содержит схемы подключения дополнительных расцепителей и данные по тестированию.
