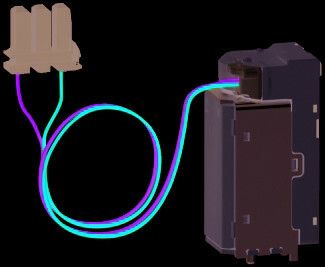

НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ MX 230V AC | SPA-MX2A SE APC

Расцепитель независимый MX 230V AC, SE, кат. 240В - устройство для удалённого отключения автоматических выключателей Series SystemePact ACB при подаче управляющего напряжения. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования.

Назначение и область применения

Расцепитель независимый MX 230V AC, SE, кат. 240В предназначен для командного отключения автоматического выключателя при появлении напряжения на его катушке. Он не влияет на работу выключателя в нормальном режиме - активируется только при подаче сигнала. Подходит для установки в коммутационные аппараты серии SystemePact ACB: выключатели-разъединители, выключатели нагрузки и силовые выключатели. Часто используется в системах безопасности, аварийного отключения, автоматизированных линиях и промышленных контроллеров.

Технические характеристики

• Тип: Расцепитель независимый
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 220–240 В
• Напряжение управления: соответствует сетям 230 В AC (совместим с 220–240 В)
• Катушка отключения: есть - обеспечивает мгновенное отключение при подаче напряжения
• Тип подключения: винтовые зажимы - надёжный контакт без необходимости специальных инструментов

Совместимость и монтаж

Расцепитель независимый MX 230V AC, SE, кат. 240В совместим исключительно с выключателями серии SystemePact ACB. Устанавливается механически на фронтальной части аппарата - требует предварительного отключения питания и соблюдения порядка сборки, указанного в руководстве Systeme Electric. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 2,5 мм2. Нельзя использовать с другими сериями выключателей - даже аналогичными по габаритам.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства управления коммутацией. Не имеет встроенной защиты от перегрузок или КЗ - работает только как исполнительный элемент. Отключение происходит при любом значении напряжения в диапазоне 220–240 В, вне зависимости от частоты сети (50/60 Гц). Для безопасной работы необходимо соблюдать правила электромонтажа и изолировать все соединения.

Преимущества

• Мгновенное отключение при подаче напряжения - реакция менее 100 мс
• Фиксация состояния «отключено» при длительной подаче сигнала - предотвращает случайное включение
• Простой винтовой монтаж - не требует пайки или быстроразъёмных контактов
• Стандартная совместимость с системой SystemePact ACB - минимум адаптаций при замене

Ограничения применения

• Не работает при напряжении ниже 200 В - возможны отказы срабатывания
• Не предназначена для постоянного включения - длительная подача напряжения вызывает нагрев и снижает срок службы катушки
• Подходит только для выключателей SystemePact ACB - несовместима с моделями других брендов
• Не регулируется - нельзя изменить порог срабатывания или задержку

Примеры использования

• Автоматическое отключение станка при срабатывании системы безопасности
• Дистанционное отключение конвейера по сигналу PLC
• Экстренное отключение в шкафах управления при возгорании или утечке
• Интеграция в системы АСУ ТП с использованием реле 230 В AC

Практические советы

• Проверьте соответствие напряжения сети 220–240 В перед подключением - отклонения свыше +-10 % могут повредить катушку
• Не используйте расцепитель MX 230V AC, SE, кат. 240В в качестве основного выключающего устройства - он лишь выполняет команду
• При замене старого расцепителя убедитесь, что новый имеет ту же маркировку - отличаются только по типу катушки и посадочному месту
• После монтажа проверьте работоспособность: кратковременно подайте 230 В AC - выключатель должен отключиться сразу
• Храните запасной экземпляр - в случае выхода из строя восстановление системы возможно только с оригиналом от Systeme Electric
