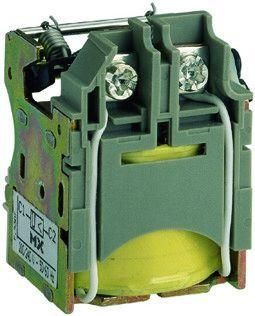

НЕЗАВИСИМЫЙ MX AC220V ПРАВЫЙ (250) | SPD-MXA2-02-R Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель независимый MX AC 220В правый (250) от Systeme Electric предназначен для дистанционного отключения автоматических выключателей серии SystemePact CCB при подаче управляющего сигнала. Артикул spd-mxa2-02-r совместим с выключателями на ток 250 А и работает от сети переменного тока 220 В.

Назначение и область применения

Расцепитель независимый MX AC 220В правый (250) используется для удалённого отключения автомата без физического воздействия на рукоятку. Он активируется при подаче напряжения 220 В переменного тока на катушку - это позволяет отключить цепь издалека, например, через кнопку, PLC или систему безопасности.

Подходит для установки в промышленных щитах: на станках, конвейерах, системах вентиляции, насосных станциях, где требуется аварийное или программное отключение нагрузки.

Технические характеристики

• Тип: независимый расцепитель (не зависит от тока нагрузки, реагирует только на управляющее напряжение)
• Род тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Ток срабатывания: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания катушки
• Монтажная сторона: правая (устанавливается справа от автомата под передней крышкой)
• Гарантийный срок: 24 месяца
• Совместим с автоматическими выключателями SystemePact CCB номиналом до 250 А

Совместимость и монтаж

Расцепитель независимый MX AC 220В правый (250) монтируется исключительно на автоматы серии SystemePact CCB с номинальным током 250 А. Установка выполняется справа от аппарата, под передней крышкой - доступ к клеммам возможен после снятия крышки.

Не совместим с другими сериями автоматов (например, Compact, Masterpact, S7). Перед установкой проверьте соответствие модели автомата и наличие свободного места слева/справа - расцепитель занимает место, которое нельзя использовать для других модулей.

При монтаже соблюдайте полярность: контакты расцепителя не имеют полярности, но подключение проводов должно соответствовать схеме управления. Кабель сечением 0,5–2,5 мм2 рекомендован для подвода управляющего напряжения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Расцепитель не создаёт дополнительной опасности при нормальной эксплуатации, так как работает только при наличии внешнего управляющего сигнала. Отключение происходит механически - без задержек и ложных срабатываний.

Преимущества

• Надёжное срабатывание при напряжении 220 В AC - не требует специальных преобразователей
• Управление дистанционно - безопасно для операторов, особенно в зонах повышенной опасности
• Фиксированная правосторонняя установка - обеспечивает стандартизацию сборки в шкафах
• Высокая долговечность катушки - рассчитана на многократные срабатывания в промышленных условиях

Ограничения применения

• Не работает при отсутствии напряжения 220 В - не является резервным устройством
• Не применяется в сетях постоянного тока (DC) - даже если автомат поддерживает DC, этот расцепитель только для AC
• Запрещено подавать напряжение выше 220 В +-10% - риск повреждения катушки
• Не предназначена для частого включения/выключения более 10 раз в минуту - может перегреваться
• Не устанавливается на автоматы с другим номиналом - только на 250 А из серии SystemePact CCB

Примеры использования

• Автоматическое отключение станка при сработавшем датчике давления или температуры
• Экстренное отключение по сигналу пожарной системы
• Дистанционное отключение группы оборудования из центрального пункта управления
• Логика работы в системе SCADA: при аварии - подаётся 220 В на расцепитель, автомат отключается

Практические советы

• Проверяйте целостность цепи управления мультиметром перед запуском - обрыв провода = отказ отключения
• При использовании в помещениях с высокой влажностью - используйте герметичную клеммную коробку для подключения
• Не затягивайте кабельные соединения слишком сильно - контактные площадки чувствительны к механическому усилию
• При замене расцепителя всегда отключайте питание 220 В - даже если основной автомат выключен, управляющая цепь может быть под напряжением
• Записывайте номер артикула spd-mxa2-02-r при заказе запчастей - другие версии (левые, DC, 110 В) не взаимозаменяемы
