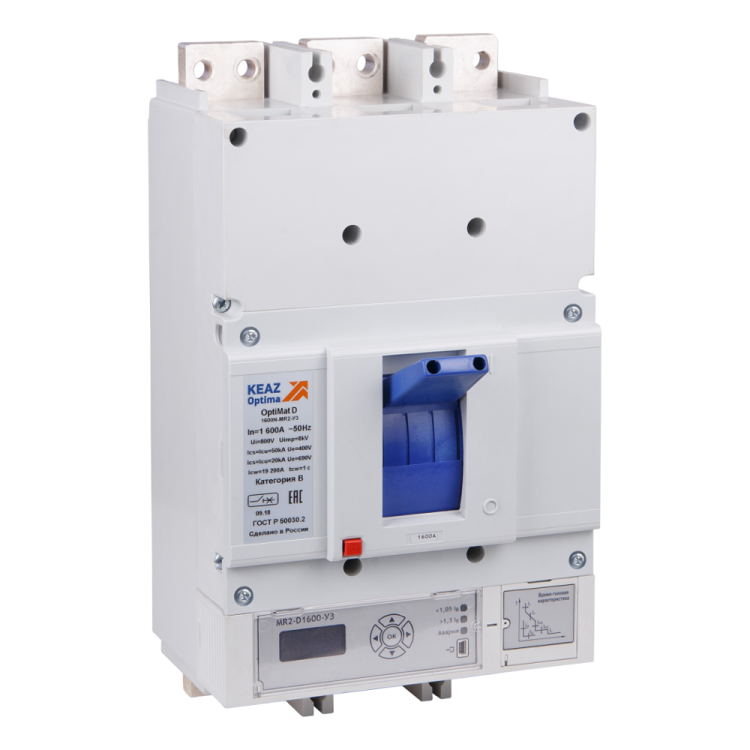

Выключатель автоматический 1600А 50кА OptiMat D1600N MR2 У3 КЭАЗ 233946

Автоматический выключатель КЭАЗ D1600N-MR2-У3 предназначен для защиты электрических сетей и оборудования мощностью до 1600 А от перегрузок, коротких замыканий и других аварийных режимов. Этот аппарат из серии OptiMat D сочетает надёжную механическую конструкцию с современной электронной системой управления, обеспечивая точную и управляемую защиту в промышленных условиях.

Назначение и область применения

Автоматический выключатель КЭАЗ D1600N-MR2-У3 используется для защиты силовых цепей в распределительных устройствах среднего и крупного масштаба. Подходит для установки в щитах промышленных предприятий, энергообъектах, на производствах с высокими требованиями к надёжности - например, на заводах, в насосных станциях, на участках с частыми пусками двигателей или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 1600 А
• Кратковременная отключающая способность: 50 кА
• Тип характеристики отключения: D - предназначена для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы)
• Исполнение: У3 - для эксплуатации в помещениях с умеренным климатом (температура от −40C до +40C, относительная влажность до 80%)
• Тип расцепителя: микропроцессорный MR2 - позволяет настраивать пороги защиты по току и времени, вести журнал событий и определять причину срабатывания
• Монтаж: на DIN-рейку 35 мм
• Количество полюсов: 4
• Механизм: мостиковая контактная система роторного типа - повышает долговечность контактов и уменьшает износ при многократных операциях

Совместимость и монтаж

Автоматический выключатель КЭАЗ D1600N-MR2-У3 совместим со всеми компонентами серии OptiMat D - можно использовать в одной системе с другими автоматами этой линейки для достижения полной селективности. Монтаж выполняется на стандартную DIN-рейку 35 мм. Для подключения используются болтовые зажимы с моментом затяжки, указанным в руководстве. Перед установкой проверьте соответствие сечения кабеля и допустимого тока. Обеспечьте свободный доступ к устройству для обслуживания и диагностики.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обладает повышенной устойчивостью к электромагнитным помехам и импульсным перенапряжениям - защищён от воздействия атмосферных и радиочастотных скачков. Функция токоограничения снижает энергию короткого замыкания, что предохраняет кабели и шины от теплового повреждения.

Преимущества

• Микропроцессорный расцепитель MR2 даёт возможность детальной настройки защит: задержка по времени, чувствительность к перегрузкам, пороги срабатывания
• Индикация причины срабатывания - помогает быстро найти причину отказа без вскрытия аппарата
• Журнал событий сохраняет данные о последних авариях - удобно для анализа работы системы
• Высокая точность измерения тока и напряжения - минимизирует ложные срабатывания
• Роторная контактная система увеличивает срок службы и снижает риск нагрева контактов
• Обеспечивает полную селективность с другими автоматами OptiMat - исключает массовые отключения при локальных авариях

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для постоянной работы при температуре ниже −40 C или выше +40 C - требует соблюдения условий исполнения У3
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО
• Подключение кабелей большего сечения, чем предусмотрено, может привести к некорректному контакту и перегреву

Примеры использования

• Защита главного ввода на производственном участке с несколькими асинхронными двигателями
• Щит питания конвейерной линии с частотными преобразователями
• Распределительный пункт на объекте ЖКХ с высокой нагрузкой на освещение и насосы
• Цепь питания сварочных аппаратов с периодическими пусками и высокими бросками тока

Практические советы

• Перед первым запуском обязательно настройте параметры расцепителя MR2 согласно нагрузке - используйте программное обеспечение КЭАЗ или кнопки на корпусе
• Проверяйте плотность затяжки клемм через 1–2 месяца после монтажа - особенно при больших токах
• Для длительной эксплуатации следите за состоянием контактов - при появлении потемнений или нагара замените аппарат
• Используйте жилы кабеля с медными проводниками - алюминий не рекомендован из-за различий в коэффициентах расширения
• Сохраняйте журнал событий - он помогает прогнозировать износ и планировать профилактику
