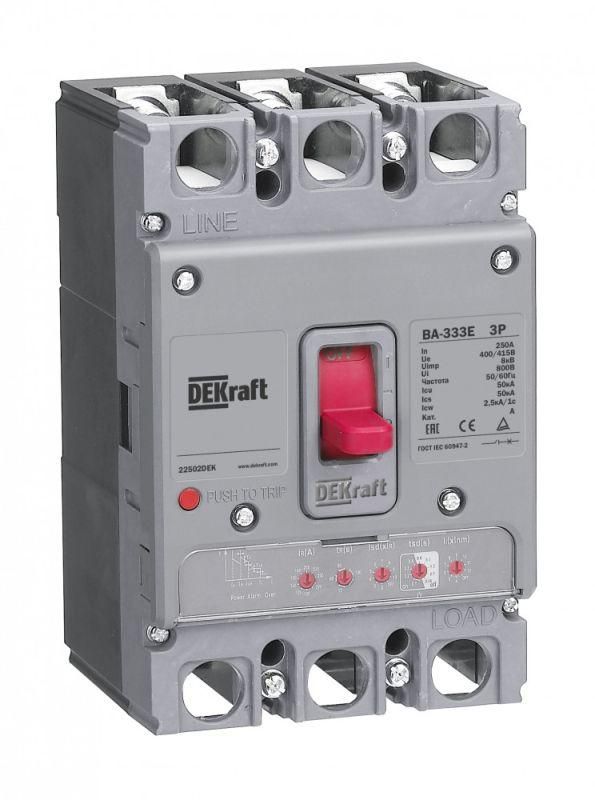

Выключатель автоматический 3п 160А 50кА ВА-333E электрон. расцеп. DEKraft 22493DEK APC

Силовой автоматический выключатель с электронным расцепителем 3P 160А 50кА ВА-333E - это надёжное устройство для защиты трёхфазных сетей от перегрузок и коротких замыканий. Произведённый компанией DEKraft, он относится к серии ВА-330Е и предназначен для стационарной установки на монтажную плату в распределительных щитах промышленных объектов.

Назначение и область применения

Силовой автоматический выключатель с электронным расцепителем 3P 160А 50кА ВА-333E используется для ввода и распределения электроэнергии в трёхфазных сетях переменного тока до 400 В. Он защищает оборудование от повреждений, вызванных длительными перегрузками и высокими токами короткого замыкания. Подходит для установки в промышленных щитах, на производствах, в системах конвейеров, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальная отключающая способность: 50 кА - способность безопасно прервать аварийный ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартному 400/230 В.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, обеспечивает селективность.
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения - отключает аппарат при снижении напряжения ниже заданного уровня (например, при просадках или отключении питания).
• Способ монтажа: монтажная плата - крепление через отверстия на основании, без DIN-рейки.
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Вид привода: ручной - управление осуществляется рычагом, без дистанционного управления.
• Тип подключения: болтовое - провода крепятся гайками на клеммах, требуют точного момента затяжки.
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

Силовой автоматический выключатель с электронным расцепителем 3P 160А 50кА ВА-333E рассчитан на монтаж на специализированную монтажную плату, а не на DIN-рейку. Для установки требуется подготовить отверстия под крепёжные болты и обеспечить свободный доступ к верхним и нижним клеммам. Болтовое подключение требует соблюдения усилия затяжки - переусиливать нельзя, чтобы не повредить контакты. Устройство совместимо с другими компонентами серии ВА-330Е, что позволяет использовать единые решения для сборки щита. Напряжение питания для электронного расцепителя берётся из самой защищаемой цепи - внешнее питание не требуется.

Безопасность и стандарты

Силовой автоматический выключатель с электронным расцепителем 3P 160А 50кА ВА-333E соответствует международным нормам для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает более точное срабатывание по сравнению с тепловыми аналогами, снижая риск ложных срабатываний. Гарантия 5 лет подтверждает соответствие качественным стандартам производства компании DEKraft. Применение устройства в условиях, превышающих указанные параметры (напряжение, ток, температура), запрещено.

Преимущества

• Электронный расцепитель даёт возможность настроить три параметра срабатывания: ток мгновенного отключения, ток долговременной защиты и время выдержки - это важно для селективной работы в сложных сетях.
• Наличие независимого расцепителя минимального напряжения предотвращает работу оборудования при недостаточном напряжении, защищая двигатели и контроллеры.
• Высокая отключающая способность (50 кА) делает устройство подходящим для мест с мощными источниками питания, где возможны большие токи КЗ.
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибраций и повышенной влажности внутри щита.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях - только внутри закрытых щитов.
• Управление только ручное - нет возможности удалённого включения/выключения или интеграции в системы АСУ ТП без дополнительных модулей.
• Не рекомендован для частых операций включения/отключения - предназначен для защиты, а не для регулярной коммутации.

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими станками.
• Распределительный автомат перед группой насосов на водоканале.
• Щит питания конвейерной линии с частотными преобразователями.
• Централизованная защита группы сварочных аппаратов в мастерской.

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами ВА-333E.
• Используйте моментный ключ при затяжке болтов - перетягивание приведёт к деформации контактных пластин.
• Настройку электронного расцепителя выполняйте после полной сборки цепи и проверки реальных токов нагрузки - используйте данные с токоизмерительных клещей.
• При использовании независимого расцепителя минимального напряжения убедитесь, что напряжение в сети не опускается ниже порога срабатывания в штатном режиме - иначе будет происходить ложное отключение.
• Обязательно сохраните документацию с настройками расцепителя - она нужна для обслуживания и диагностики.
