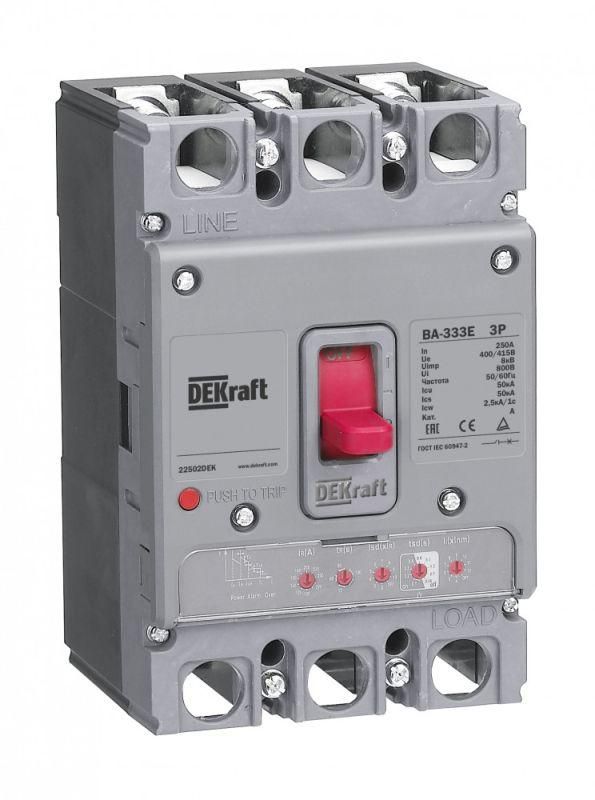

Выключатель автоматический 3п 63А 50кА ВА-333E электрон. расцеп. DEKraft 22491DEK APC

Автоматический выключатель ВА-333E от DEKraft - это трёхполюсный силовой автомат на 63 А с электронным расцепителем и отключающей способностью 50 кА, предназначенный для надёжной защиты и распределения электроэнергии в промышленных сетях. Устройство сочетает точную настраиваемую защиту с прочной конструкцией в литом корпусе.

Назначение и область применения

Автоматический выключатель ВА-333E используется в силовых распределительных щитах переменного тока до 400 В. Он обеспечивает защиту от перегрузок и коротких замыканий, а также управление питанием крупногабаритного оборудования: промышленных станков, конвейеров, насосных групп, систем вентиляции и других нагрузок с высокими пусковыми токами. Применяется в качестве вводного или секционного автомата в распределительных устройствах заводов, объектов ЖКХ и коммерческих зданий.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 50 кА - способность безопасно прервать максимальный ток короткого замыкания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Тип расцепителя: электронный с функцией независимого расцепления по минимальному напряжению - позволяет отключить цепь при снижении напряжения ниже заданного порога (например, при просадках или аварийном отключении питания)
• Конструкция: стационарная - предназначен для жёсткого закрепления в шкафу, не имеет возможности отсоединения под нагрузкой
• Степень защиты IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды
• Способ монтажа: на монтажную плату - крепится болтами прямо к металлической пластине внутри щита
• Подключение: болтовое - провода фиксируются гайками на клеммах, требует предварительной подготовки концов
• Управление: рычаговый механизм - включение/выключение вручную через рычаг
• Гарантийный срок: 60 месяцев - 5 лет официальной гарантии от производителя

Совместимость и монтаж

Автоматический выключатель ВА-333E совместим с монтажными платами стандарта DIN, имеющими соответствующие отверстия под крепёж. Для установки требуется свободное место в щите минимум 80×120 мм (по габаритам корпуса). Подключение выполняется исключительно болтовым способом - необходимо использовать медные кабели с зачищенными концами и подходящими наконечниками. Монтаж допускается только при отключенном питании. Электронный расцепитель требует внешнего питания - он работает от сети, поэтому при отключении основного напряжения функция минимального напряжения становится недоступной.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция выполнена в литом корпусе, что исключает доступ к токоведущим частям при нормальной эксплуатации. Наличие электронного расцепителя обеспечивает селективность - возможность координирования времени срабатывания с другими защитными устройствами в цепи, что снижает риск массового отключения. Однако IP20 не предусматривает защиту от пыли и влаги - применение вне герметичных шкафов запрещено.

Преимущества

• Электронный расцепитель позволяет точно настроить пороги срабатывания по току и времени - адаптируется под специфику конкретной сети
• Функция независимого расцепления по минимальному напряжению защищает оборудование от работы при нестабильном питании
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в условиях мощных КЗ на вводе
• Долгий срок гарантии (5 лет) свидетельствует о высокой надёжности компонентов
• Совместимость с сериями ВА-330Е упрощает замену и модернизацию существующих установок

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Требует наличия внешнего источника питания для работы электронного расцепителя - при отключении напряжения функция минимального напряжения не действует
• Не рассчитан на частые операции включения/выключения - предназначен для редкого ручного управления, не для частого циклического управления
• Не поддерживает дистанционное управление - только ручной привод

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с мощностью до 40 кВт
• Защита группы станков на конвейере, где важна селективность срабатывания
• Щит управления насосной станцией, где необходима защита от просадок напряжения
• Распределительный пункт торгового центра с несколькими ответвлениями

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий на монтажной плате - диаметр крепёжных отверстий должен соответствовать габаритам ВА-333E
• Используйте наконечники типа “штыревые” или “вилочные” с опрессовкой - это повысит контакт и долговечность болтового соединения
• Настройку токовых и временных уставок электронного расцепителя выполняйте только после прохождения всех испытаний сети - используйте программатор или кнопки на лицевой панели, если они есть
• Обязательно убедитесь, что питание для электронного расцепителя подведено - иначе функция минимального напряжения не будет работать
• При замене старого автомата - выбирайте аналог по току, отключающей способности и типу расцепителя; ВА-333E можно заменить другим изделием серии ВА-330Е с тем же номиналом
