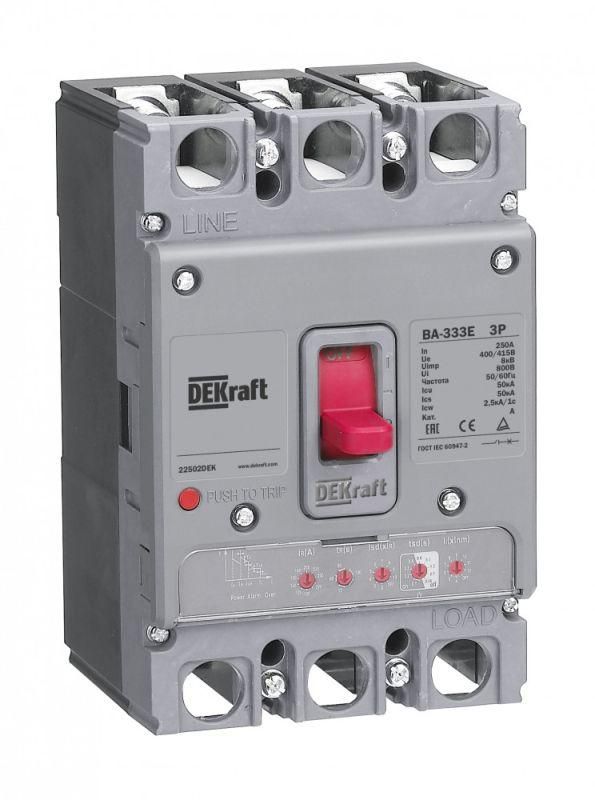

Выключатель автоматический 3п 32А 50кА ВА-333E электрон. расцеп. DEKraft 22490DEK APC

Автоматический выключатель силовой 3 полюса 32А 50кА с электронным расцепителем ВА-333E от DEKraft предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Модель ВА-333E обеспечивает точную настройку параметров срабатывания и применяется в промышленных распределительных щитах с жесткими требованиями к надежности.

Назначение и область применения

Автоматический выключатель ВА-333E используется для ввода и распределения электроэнергии в трехфазных сетях напряжением до 400 В. Он защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Подходит для установки в промышленных щитах, на входе в цеха, у станков, насосных групп и конвейерных систем, где требуется высокая селективность и регулируемая защита.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 415 В)
• Номинальный ток: 32 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток КЗ этого уровня
• Количество полюсов: 3 - защита всех фаз одновременно
• Тип расцепителя: электронный - позволяет задавать пороги срабатывания по току и времени
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения - отключает устройство при снижении напряжения ниже установленного предела
• Конструкция: стационарное исполнение - не предусматривает возможность демонтажа без отключения питания
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальную платформу
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Тип привода: ручной - управление осуществляется рычагом
• Тип подключения: болтовое - провода фиксируются гайками на клеммах
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Автоматический выключатель ВА-333E совместим с DIN-рейками стандарта EN 60715. Установка выполняется на монтажную плату, которая затем крепится к шасси или стенде. Болтовое подключение требует использования кабелей с подходящим сечением - рекомендуется проверить допустимую площадь сечения проводника в документации производителя. Для работы с электронным расцепителем необходимо обеспечить питание от контролирующей системы или внешнего источника постоянного тока, если он не запитывается от самой защищаемой цепи. Независимый расцепитель минимального напряжения подключается отдельными проводами к источнику контроля напряжения.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает более точное срабатывание по сравнению с тепловыми аналогами, что снижает риск ложных срабатываний. Гарантия 5 лет подтверждает соответствие требованиям долговечности и отказоустойчивости.

Преимущества

• Электронный расцепитель позволяет точно настраивать токовые и временные характеристики - важно для сложных схем с несколькими уровнями защиты
• Наличие независимого расцепителя минимального напряжения предотвращает работу оборудования при недостаточном напряжении, защищая двигатели и преобразователи частоты
• Высокая отключающая способность (50 кА) делает модель пригодной для крупных объектов с мощными источниками питания
• Болтовое подключение обеспечивает прочное и долговечное соединение даже при больших токах

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых щитов
• Требует наличия внешней системы управления для настройки электронного расцепителя - нельзя использовать как «выключатель-рубильник» без настроек
• Стационарное исполнение не позволяет легко менять устройство - при необходимости замены придется полностью отключать питание и разбирать монтажную плату
• Не поддерживает модульные аксессуары типа AUX, SHUNT или сигнализации - функционал ограничен базовым набором

Примеры использования

• Защита вводного автомата в распределительном щите цеха с несколькими станками
• Управление питанием группы насосов в системе водоснабжения
• Контроль нагрузки на конвейерной линии с частотным преобразователем
• Распределение энергии в промышленных зонах с высокой вероятностью КЗ

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 50 кА - иначе выключатель не сможет гарантированно отключить аварию
• При использовании независимого расцепителя минимального напряжения убедитесь, что источник контроля напряжения работает стабильно - потеря питания на этом контуре может заблокировать включение
• Настройка электронного расцепителя должна выполняться после проведения расчетов селективности - иначе возможны ложные отключения смежных участков
• При монтаже используйте момент затяжки болтов, указанный в руководстве - переусердствовать можно повредить контактные поверхности
• Обязательно сохраняйте документацию с профилями срабатывания - она нужна для будущего обслуживания и диагностики
