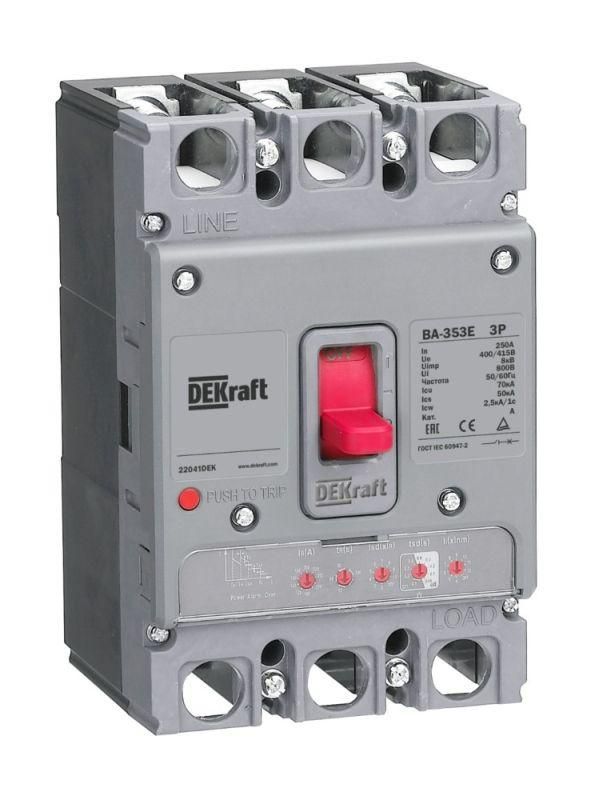

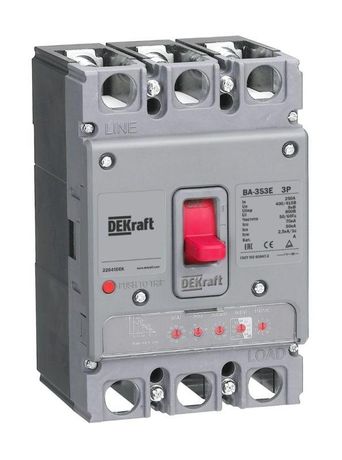

Выключатель автоматический силовой 3п 32А 70кА ВА-353E электрон. расцеп. DEKraft 22655DEK APC

Автоматический выключатель силовой 3-полюсный 32А 70кА с электронным расцепителем ВА-353E от DEKraft предназначен для надёжной защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Устройство сочетает высокую отключающую способность, точную настройку параметров срабатывания и компактное встроенное исполнение, что делает его удобным решением для промышленных распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-353E используется в распределительных сетях переменного тока напряжением до 400 В. Он применяется для ввода и распределения электроэнергии, а также для защиты оборудования - таких как двигатели, насосы, конвейеры, системы вентиляции и другая промышленная нагрузка. Электронный расцепитель позволяет точно адаптировать защиту под конкретные условия сети, обеспечивая селективность и минимизируя риск ложных срабатываний.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева
• Отключающая способность Icu: 70 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 70 тысяч ампер
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 400/230 В
• Диапазон регулировки расцепителя КЗ: 2–15 А - можно задать порог срабатывания при коротком замыкании в пределах этого интервала
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого шкафа
• Конструктивное исполнение: встроенное - монтируется на DIN-рейку в распределительном щите
• Моторный привод: да - возможность удалённого управления (включение/выключение) через внешний привод
• Гарантийный срок: 60 месяцев - длительная гарантия, подтверждающая надёжность сборки

Совместимость и монтаж

Автоматический выключатель ВА-353E совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место в щите шириной не менее 90 мм (три модуля). Подключение проводов - зажимы для медных жил сечением до 25 мм2. Моторный привод подключается отдельно - необходимо предусмотреть кабельный канал и источник питания 24 В постоянного тока или 230 В переменного тока (зависит от модели привода). Установка возможна только в сухих помещениях с температурой от -25C до +60C.

Безопасность и стандарты

Автоматический выключатель ВА-353E соответствует международному стандарту IEC 60947-2 для низковольтных выключателей. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Наличие электронного расцепителя исключает случайные срабатывания от вибраций или импульсных помех. Все материалы соответствуют нормам RoHS.

Преимущества

• Электронный расцепитель позволяет гибко настраивать токи срабатывания по времени и величине - важное преимущество перед тепловыми аналогами
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже в крупных промышленных объектах с мощными источниками питания
• Литой корпус увеличивает долговечность и снижает вероятность повреждения при монтаже или эксплуатации
• Поддержка моторного привода позволяет интегрировать устройство в систему автоматизации (SCADA, PLC)
• Увеличенный срок гарантии (5 лет) указывает на качество материалов и контроль производства

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Работает только в сетях переменного тока - не подходит для постоянного тока
• Требует качественного подключения и правильного выбора сечения кабеля - некорректный монтаж может вызвать перегрев
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для самостоятельной регулировки без опыта
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими станками
• Распределение энергии на участке конвейера с частотными преобразователями
• Щитовая автоматика на заводе с системой SCADA - управление через моторный привод
• Обеспечение селективности в многоступенчатой системе защиты: ВА-353E стоит на входе, а более слабые автоматы - на выходе

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 32 А не следует использовать для цепей с постоянной нагрузкой выше 28 А
• При использовании моторного привода убедитесь, что он совместим с моделью ВА-353E - используйте оригинальные приводы от DEKraft
• Для настройки расцепителя используйте программатор или кнопки на лицевой панели - не изменяйте уставки вслепую
• Избегайте установки рядом с источниками сильного тепла - перегрев влияет на точность срабатывания электронного расцепителя
• При обслуживании всегда отключайте питание - даже при выключенном положении контакты могут находиться под напряжением со стороны сети
