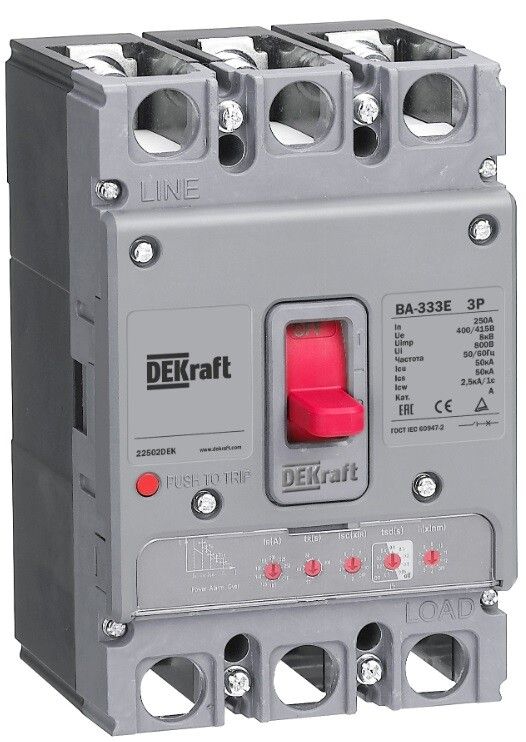

Выключатель автоматический силовой трехполюсный с электронным расцепителем 125А 50кА ВА-333E - 22500DEK APC

Автоматический выключатель ВА-333E от DEKRAFT - трёхполюсное устройство с электронным расцепителем на 125 А и отключающей способностью 50 кА, предназначенное для защиты силовых цепей переменного тока в промышленных системах. Устройство обеспечивает точную настройку защитных параметров, надёжное отключение при авариях и совместимо с автоматизированными системами управления.

Назначение и область применения

Автоматический выключатель ВА-333E используется для защиты электродвигателей, трансформаторов, распределительных щитов и других мощных нагрузок в промышленных сетях с напряжением до 400 В. Подходит для установки в шкафах управления станков, конвейеров, насосных станций и систем вентиляции. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно при колебаниях нагрузки или необходимости координации защиты с другими аппаратами.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 50 кА
• Импульсная прочность (Uimp): 8 кВ
• Диапазон настройки защиты от перегрузки: 50–125 А
• Тип расцепителя: электронный с регулируемыми уставками
• Наличие расцепителя минимального напряжения: да - отключает при снижении напряжения ниже заданного уровня
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Подключение: болтовое - клеммы предназначены для зажима проводов сечением до 95 мм2
• Привод: ручной рычаг + возможность установки моторного привода для удалённого управления
• Индикация: есть указатель положения контакта («Вкл./Выкл.») и индикатор причины расцепления (перегрузка, КЗ, недостаток напряжения)
• Установка индикатора отключения: возможно - для визуального контроля состояния в шкафу

Совместимость и монтаж

Автоматический выключатель ВА-333E монтируется на монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать шаг крепления и момент затяжки болтов - не более 2,5 Нм. Межфазные перегородки в комплекте предотвращают пробой между фазами при высоких токах КЗ. Моторный привод подключается к специальному разъёму на боковой стенке - требует внешнего источника питания 24 В постоянного тока. Болтовые клеммы рассчитаны на медные жилы с изоляцией - использование алюминиевых проводов не рекомендовано.

Безопасность и стандарты

Автоматический выключатель ВА-333E соответствует категории применения B по IEC 60947-2 - оптимизирован для защиты оборудования с импульсными нагрузками, таких как двигатели. Конструкция литого корпуса обеспечивает эффективное гашение дуги даже при максимальном токе КЗ. Устройство прошло испытания на термическую и электромагнитную стойкость. Работает в диапазоне температур от -25C до +70C, что делает его пригодным для неотапливаемых помещений.

Преимущества

• Электронный расцепитель позволяет настроить три типа защиты: длинную выдержку времени (перегрузка), короткую выдержку (КЗ) и мгновенную (тяжёлое КЗ) - каждая с регулируемыми значениями
• Функция расцепления при минимальном напряжении защищает оборудование от работы при просадках сети
• Индикация причины отключения ускоряет диагностику отказов
• Возможность установки моторного привода и индикатора отключения повышает уровень автоматизации
• Литой корпус обеспечивает долговечность и исключает риск механического повреждения внутренних частей

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости или влажности - степень защиты IP20 не обеспечивает герметичность
• Не работает при отсутствии напряжения питания для электронного расцепителя - при отключении сети он остаётся в состоянии «выключен», но не восстанавливает работу автоматически
• Требует профессиональной настройки - некорректные уставки могут привести к ложным срабатываниям или отказу защиты
• Не подходит для бытовых сетей - слишком высокая отключающая способность и сложность настройки

Примеры использования

• Защита главного входа в промышленный щит управления станком с асинхронным двигателем 75 кВт
• Отключение цепи питание насосной группы при падении напряжения ниже 320 В
• Координация с другим оборудованием в многоступенчатой системе защиты - благодаря точной настройке времятоковых характеристик
• Управление через PLC с использованием моторного привода и сигнала от индикатора отключения

Практические советы

• Перед первым включением проверьте настройки расцепителя - они заведомо установлены на максимум (125 А) и требуют адаптации под реальную нагрузку
• При использовании моторного привода убедитесь, что источник питания 24 В DC имеет достаточную мощность и стабильность
• Для обслуживания используйте только изолированные инструменты - внутри устройства находятся токоведущие части под напряжением даже при выключенном положении рычага
• При замене старого автомата учитывайте посадочные размеры - ВА-333E имеет фиксированный форм-фактор, совместимый с аналогами серии ВА-330Е
• Не удаляйте межфазные перегородки - они обязательны для сохранения класса отключающей способности 50 кА
