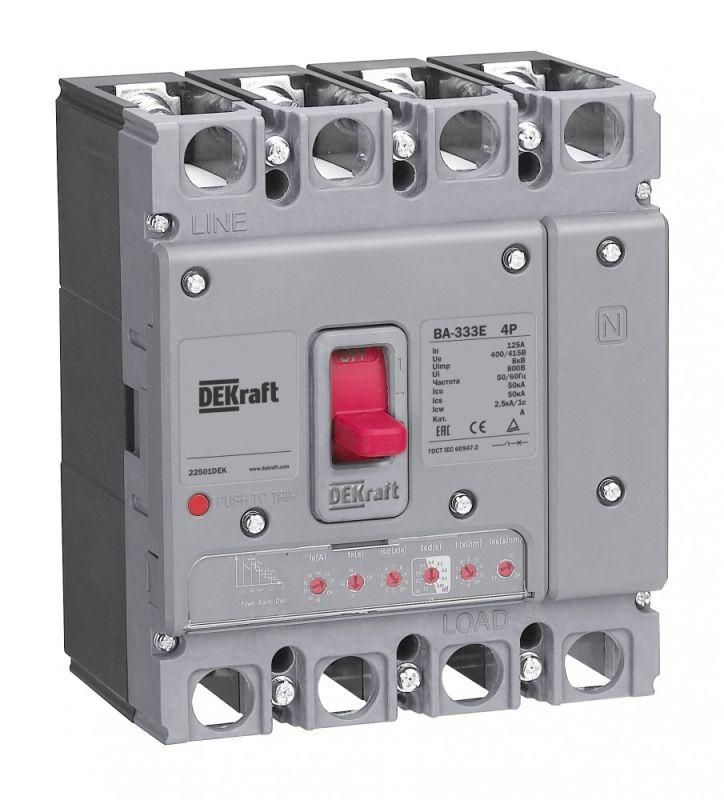

Выключатель автоматический 4п 160А 50кА ВА-333E электрон. расцеп. DEKraft 22497DEK APC

Автоматический выключатель силовой 4-полюсный 160А 50кА с электронным расцепителем ВА-333E от DEKraft предназначен для надежной защиты и управления мощными электрическими цепями в промышленных распределительных щитах. Этот аппарат сочетает высокую отключающую способность, точную настройку параметров срабатывания и стационарное исполнение, что делает его подходящим решением для систем с высокой нагрузкой и требованием селективности.

Назначение и область применения

Автоматический выключатель ВА-333E используется для ввода и распределения электроэнергии в сетях переменного тока до 400 В. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасность и бесперебойную работу технологических процессов. Применяется в промышленных щитах: на вводе в здание, в распределительных пунктах, на питании крупных двигателей, конвейеров, сварочных установок и других устройств с высоким пусковым током.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 160 А
• Количество полюсов: 4
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный - позволяет задавать пороги срабатывания по току и времени
• Дополнительный расцепитель: Независимый расцепитель минимального напряжения - отключает при снижении напряжения ниже установленного уровня
• Конструктивное исполнение: Стационарное - фиксируется на монтажной плате, не снимается при обслуживании
• Способ монтажа: Монтажная плата - крепится болтами к жесткой поверхности, не предполагает шинное соединение
• Привод: Ручной - управление осуществляется рычагом вручную
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, не защищен от воды и пыли
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель ВА-333E рассчитан на монтаж на специализированной монтажной плате, совместимой с сериями ВА-330Е. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Кабельные входы должны соответствовать сечению, допустимому для 160 А (обычно 50–95 мм2 медный провод). Установка возможна только в закрытых щитах с контролируемой температурой. Не подходит для монтажа на DIN-рейке.

Безопасность и стандарты

Автоматический выключатель ВА-333E соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает точную селективную защиту, минимизируя риск ложных срабатываний. Наличие независимого расцепителя минимального напряжения повышает безопасность при аварийном падении напряжения, исключая самозапуск оборудования после восстановления питания.

Преимущества

• Электронный расцепитель позволяет гибко настраивать токи срабатывания (например, длительную перегрузку, кратковременную перегрузку, короткое замыкание) под конкретную сеть
• Высокая отключающая способность (50 кА) гарантирует безопасное отключение даже при серьезных авариях
• Независимый расцепитель минимального напряжения обеспечивает контроль качества питания без дополнительных устройств
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и повышенной влажности внутри щита
• 60-месячная гарантия подтверждает надежность компонентов и сборки

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для мобильных или переносных установок - стационарное исполнение требует жесткого крепления
• Требуется внешний источник питания для работы электронного расцепителя - без него функции настройки и сигнализации недоступны
• Не имеет встроенной коммуникации (Modbus, Ethernet) - нельзя интегрировать в системы SCADA без дополнительных модулей
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Главный ввод в промышленный цех с несколькими распределительными щитами
• Защита частотного преобразователя мощностью 75–90 кВт
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный пункт на объекте с высокой вероятностью коротких замыканий (например, металлургическое производство)

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки контактов - некорректное подключение вызывает нагрев и выход из строя
• Настройте токовые уставки электронного расцепителя с учетом пусковых токов оборудования - чтобы избежать ложных отключений при запуске
• Убедитесь, что независимый расцепитель подключен к источнику питания, соответствующему его номинальному напряжению (обычно 24…230 В AC/DC)
• Избегайте установки рядом с источниками тепла - рабочая температура должна находиться в пределах -25C...+70C
• При использовании нескольких ВА-333E в одной системе - проектируйте селективность по времени и току, чтобы отключался только аварийный участок
