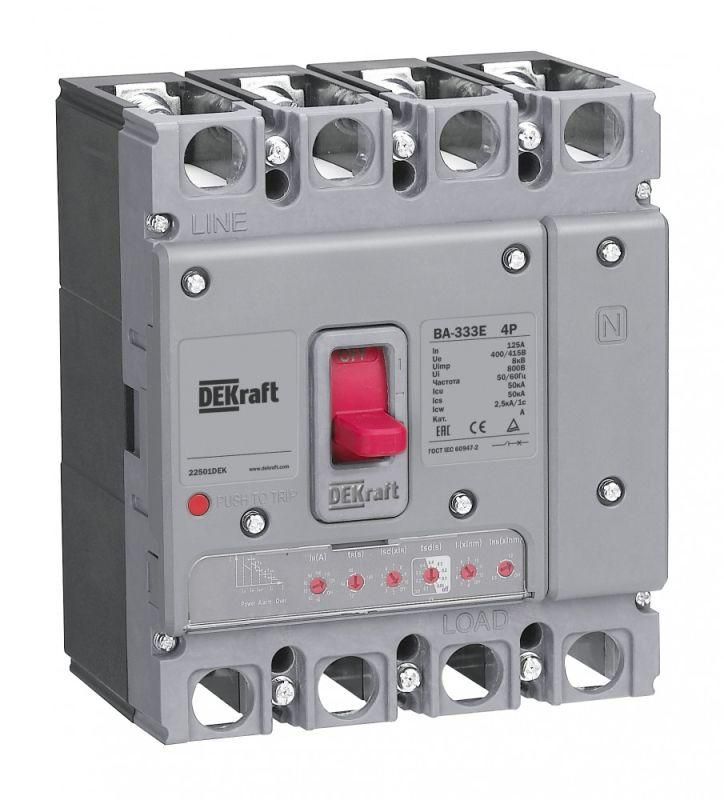

Выключатель автоматический 4п 100А 50кА ВА-333E электрон. расцеп. DEKraft 22496DEK APC

Автоматический выключатель ВА-333E - это четырёхполюсный силовой автомат с электронным расцепителем, предназначенный для надёжной защиты и управления распределительными сетями на 400 В. Бренд Dekraft предлагает эту модель как часть серий DEKRAFT для промышленных объектов, где важны точная настройка и высокая отключающая способность. Артикул 22496dek соответствует конкретному варианту с номиналом 100 А и 50 кА.

Назначение и область применения

Автоматический выключатель ВА-333E используется для ввода и распределения электроэнергии в трёхфазных сетях переменного тока до 400 В. Он защищает оборудование от перегрузок и коротких замыканий. Подходит для установки в щитах распределения на заводах, в производственных цехах, на насосных станциях и других объектах с высокой нагрузкой. Электронный расцепитель позволяет точно настраивать защиту под реальные условия сети, что особенно важно при наличии чувствительной аппаратуры или требований к селективности.

Технические характеристики

• Количество полюсов: 4 - обеспечивает коммутацию всех фаз и нуля одновременно;
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной системы 230/400 В;
• Тип расцепителя: электронный - позволяет задавать пороги срабатывания по току и времени, отличается гибкостью от классических тепловых;
• Конструктивное исполнение: литой корпус - прочная герметичная конструкция, устойчивая к механическим воздействиям;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальную платформу, не является встраиваемым устройством;
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - отключает автомат при снижении напряжения ниже установленного уровня (например, при просадках);
• Привод: ручной - управление осуществляется вручную через рычаг, без автоматического включения;
• Гарантийный срок: 60 месяцев - длительная гарантия, подтверждает качество сборки и компонентов.

Совместимость и монтаж

ВА-333E совместим со стандартными DIN-рейками типа TS35. Монтаж выполняется на монтажной плате, которая фиксируется на рейке - это исключает необходимость сверления или сложной фиксации. Устройство не имеет встроенной шины для подключения проводов, поэтому все кабели подсоединяются к контактам с помощью болтов. Для работы с независимым расцепителем необходимо подвести внешнее питание 24–230 В переменного или постоянного тока. Обязательно соблюдать посадочные размеры и зазоры вокруг аппарата - рекомендовано минимум 50 мм с каждой стороны для теплоотвода и обслуживания.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие электронного расцепителя обеспечивает более точное соответствие требованиям селективности, чем обычные термомагнитные устройства. Гарантия 5 лет указывает на соответствие требованиям долговечности и отказоустойчивости. Применение в системах с низким напряжением (до 400 В) делает его подходящим для большинства промышленных применений, но не предназначен для использования в сетях выше 415 В.

Преимущества

• Электронный расцепитель даёт возможность программирования токовых и временных уставок - можно адаптировать защиту под конкретную сеть, избежать ложных срабатываний;
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных аварийных режимах;
• Независимый расцепитель минимального напряжения предотвращает запуск оборудования при недостаточном напряжении, защищая двигатели и контроллеры;
• Литой корпус повышает надёжность и уменьшает риск попадания сторонних частиц внутрь;
• Долгий гарантийный срок (5 лет) говорит о стабильности качества производства.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не допускает использование вне закрытых щитов;
• Не подходит для мобильных или наружных установок - отсутствует защита от влаги и пыли;
• Требуется внешнее питание для функционирования независимого расцепителя - без него этот элемент не работает;
• Не имеет встроенного механизма дистанционного управления - для удалённого включения/выключения нужны дополнительные модули;
• Подходит только для трёхфазных сетей с нулём - не используется в однофазных или DC-системах.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха;
• Защита главного питания станков ЧПУ, где требуется селективность с другими автоматами;
• Щиты управления насосными группами - защита от просадок напряжения и КЗ;
• Централизованные системы кондиционирования с мощными компрессорами;
• Объекты с высокими требованиями к бесперебойности - благодаря настраиваемому расцепителю можно избежать ложных отключений.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки был не выше 80 % от 100 А - это продлит срок службы контактов;
• Настройте токовые уставки электронного расцепителя с учётом кабельных сечений и нагрузки - используйте документацию производителя или профильный софт;
• Подключение независимого расцепителя выполните после основного питания - сначала подайте напряжение на расцепитель, затем включите сам автомат;
• Избегайте установки рядом с источниками сильных помех - электроника чувствительна к радиопомехам;
• Проверяйте затяжку клемм каждые 6–12 месяцев - ослабление контакта вызывает нагрев и выход из строя;
• Для сервисного обслуживания всегда отключайте питание полностью - даже при выключенном автомате есть опасные потенциалы на входных клеммах.
