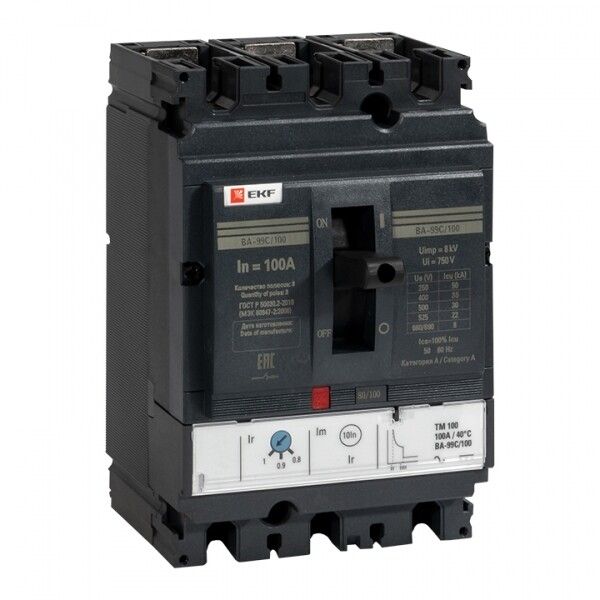

Автоматический выключатель ВА-99C (Compact NS) 100/100А 3P 36кА EKF PROxima | mccb99C-100-100

Автоматический выключатель 3-полюсный 100/100А 36кА ВА-99C Compact NS от EKF - надёжное устройство для защиты электросетей от перегрузок и коротких замыканий, предназначенное для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА-99C Compact NS используется для редких оперативных включений и отключений нагрузки в штатном режиме, а также для аварийной защиты цепей при перегрузках и коротких замыканиях. Подходит для защиты силовых цепей в распределительных щитах, на входе в оборудование, в системах управления и на участках с высокой вероятностью КЗ. Применяется в промышленности: на станках, конвейерах, насосных станциях, в HVAC-системах и других установках с током до 100 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 100 А
• Кратковременная отключающая способность: 36 кА
• Тип расцепления: тепломагнитный (без микропроцессорных модулей)
• Степень защиты: IP20 (по умолчанию для щитовой установки)
• Монтаж: на DIN-рейку 35 мм
• Габариты: компактная форма, позволяющая установку вплотную

Совместимость и монтаж

Автоматический выключатель ВА-99C Compact NS совместим со всеми стандартными распределительными щитами, оснащёнными DIN-рейкой 35 мм. Устройство можно устанавливать вплотную друг к другу без зазора - это экономит место внутри щита. Монтаж выполняется фиксацией защёлки на рейке. Подключение проводов осуществляется через винтовые зажимы - допустимый сечения кабеля указаны в руководстве производителя. Для работы требуется предварительное отключение питания и соблюдение правил безопасности при работе под напряжением.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с системой качества ISO 9001. Отличается высокой отказоустойчивостью при импульсных перенапряжениях и электромагнитных помехах, что делает его безопасным для использования рядом с чувствительной электроникой.

Преимущества

• Исключительное токоограничение снижает термическое и механическое воздействие КЗ на сеть и само устройство - продлевает срок службы соседних элементов.
• Компактная конструкция позволяет плотно укладывать несколько аппаратов в одном щите, оптимизируя пространство.
• Работает стабильно даже при наличии сетевых помех - не вызывает сбоев в работе контроллеров и датчиков.
• Не требует специальных условий установки - подходит для любых типов щитов, в том числе с ограниченным доступом.

Ограничения применения

• Не предназначен для частого включения/выключения - не рассчитан на регулярную коммутацию (например, как контактор).
• Не имеет встроенной дистанционной командной функции - управление возможно только вручную или через внешние устройства.
• Не поддерживает интеллектуальные функции (телеметрия, диагностика, настройка порогов) - расцепители только тепломагнитные.
• Не рекомендован для установки вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных средах без дополнительной защиты.

Примеры использования

• Главный ввод в промышленный щит управления станком с мощностью до 50 кВт.
• Защита группы потребителей (конвейеры, насосы) в распределительном щите цеха.
• Входной автомат в щите освещения и слаботочных систем, где важна стабильность и отсутствие помех.
• Замена старых автоматов типа ABB S200 или Schneider Multi9 в рамках модернизации.

Практические советы

• Выбирая автомат ВА-99C Compact NS, проверьте соответствие номинала 100 А нагрузке вашей цепи - не превышайте её, чтобы избежать ложных срабатываний.
• При групповой установке нескольких аппаратов убедитесь, что все они одного типа - это гарантирует равномерное теплоотведение и долгую работу.
• Перед первым запуском проверьте затяжку контактных зажимов - недостаточное усилие может привести к нагреву и выходу из строя.
• Для обслуживания используйте только изолированные инструменты; после отключения питания обязательно проверьте отсутствие напряжения тестером.
• Артикул mccb99c-100-100 - единственный вариант этого исполнения в серии PROxima; аналоги от других брендов могут отличаться по габаритам и характеристикам токоограничения.
