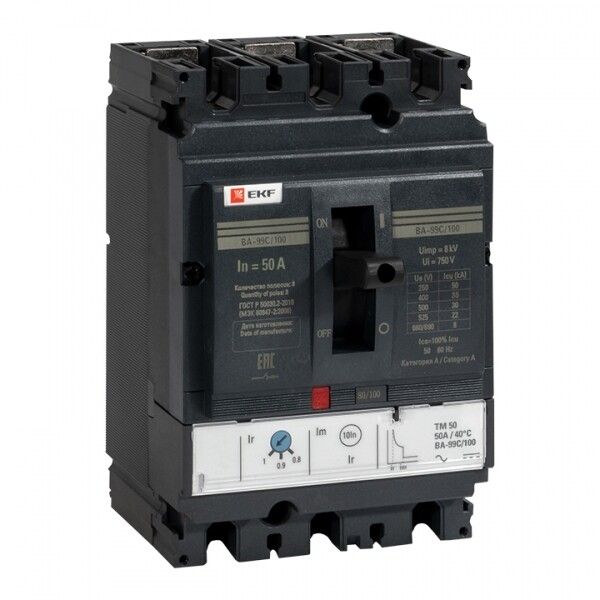

Автоматический выключатель ВА-99C (Compact NS) 100/50А 3P 36кА EKF PROxima | mccb99C-100-50

Автоматический выключатель трехполюсный 100/50А 36кА ВА-99C Compact NS от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для установки в распределительных щитах промышленных и коммерческих объектов. Артикул mccb99c-100-50 относится к серии PROxima и обеспечивает надежную работу даже в условиях высоких токов КЗ.

Назначение и область применения

Автоматический выключатель ВА-99C Compact NS используется для редких оперативных включений и отключений нагрузки в штатном режиме, а также для аварийной защиты цепей при перегрузках и коротких замыканиях. Подходит для защиты силовых цепей в распределительных щитах промышленного оборудования, конвейеров, насосных станций, систем вентиляции и других установок с высокой пиковой нагрузкой. Применяется там, где требуется высокая коммутационная способность и компактность.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 50 А
• Максимальный ток уставки: 100 А (возможно использование с другими расцепителями до 100 А)
• Коммутационная способность: 36 кА
• Серия: PROxima
• Производитель: EKF
• Артикул: mccb99c-100-50

Совместимость и монтаж

Выключатель ВА-99C Compact NS устанавливается на DIN-рейку шириной 35 мм в стандартные распределительные щиты. Конструкция позволяет монтировать устройства плотно друг к другу без зазора - это экономит место в щите. Для подключения используются верхние и нижние клеммы, совместимые с проводами до 50 мм2. Монтаж возможен в любом положении, но рекомендуется горизонтальное расположение для оптимальной работы теплового расцепителя. Устройство не требует специальных условий для установки - работает в обычных помещениях с температурой от -40C до +85C.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает безопасную работу при наличии импульсных помех, грозовых перенапряжений и в средах с повышенным уровнем электромагнитных возмущений. Не создаёт радиопомех, что важно для чувствительного оборудования рядом.

Преимущества

• Исключительно высокое токоограничение - снижает энергию КЗ, защищая кабели и оборудование от термического и механического повреждения
• Устойчивость к электромагнитным помехам - работает стабильно даже рядом с частотными преобразователями и сварочными аппаратами
• Компактный форм-фактор - позволяет размещать больше устройств в одном щите
• Гарантированная работоспособность при использовании с микропроцессорными расцепителями - поддерживает современные системы управления

Ограничения применения

Не предназначен для частого включения-выключения (более 10–15 раз в день) - для таких задач нужны контакторы. Не имеет встроенной защиты от утечек тока - для защиты людей необходима установка УЗО. Не рассчитан на работу вне помещений без дополнительной защиты корпуса. Нельзя использовать в взрывоопасных зонах без сертификата ATEX.

Примеры использования

• Защита двигателя 37 кВт на конвейере в пищевой промышленности
• Распределение мощности в щите управления насосной станцией
• Подключение группы освещения и розеток в торговом центре
• Щит питания станков ЧПУ с высокими пусковыми токами

Практические советы

• Выбирая автомат ВА-99C Compact NS, проверьте соответствие номинала (50 А) нагрузке - не допускайте длительной работы выше 80% от номинала
• При монтаже в плотную группу убедитесь, что теплоотвод не нарушен - избегайте закрытия аппарата герметичными крышками
• Для защиты от КЗ с током выше 36 кА используйте координацию с предохранителями или более мощными выключателями выше по цепи
• Артикул mccb99c-100-50 - это именно 50 А, а не 100 А; 100 А указывает максимальную рамку, которую можно применить с другим расцепителем
• Перед первым запуском проверьте фиксацию в щите и затяжку клемм - слабый контакт вызывает нагрев и выход из строя
