Автоматический выключатель ВА-99C (Compact NS) 160/32А 3P 36кА EKF PROxima | mccb99C-160-32

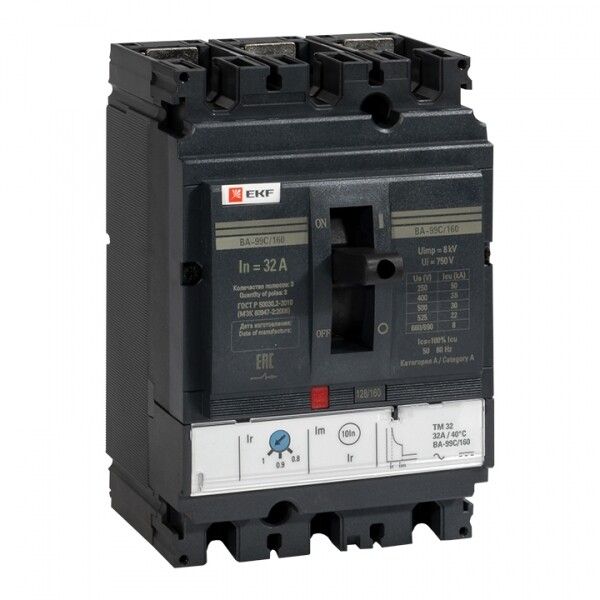

Автоматический выключатель ВА-99C (Compact NS) 160/32А 3P 36кА от EKF серии PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных включений и отключений нагрузки. Подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 160/32А 3P 36кА используется для защиты трёхфазных сетей с номинальным током до 32 А. Он защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Применяется в системах питания станков, конвейеров, насосов, освещения и других мощных потребителей. Устройство рассчитано на работу в условиях повышенной электромагнитной активности - например, рядом с частотными преобразователями или сварочным оборудованием.

Технические характеристики

• Тип аппарата: модульный автоматический выключатель (МЭК)
• Число полюсов: 3
• Номинальный ток: 32 А
• Категория предельной отключающей способности: 36 кА
• Рабочее напряжение: до 415 В переменного тока (AC)
• Класс токоограничения: высокий - снижает величину проброса тока КЗ
• Механическая износостойкость: рассчитана на многократные операции включения/отключения
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 160/32А 3P 36кА устанавливается на DIN-рейку шириной 35 мм. Может располагаться плотно друг к другу без зазора - это экономит место в шкафу. Совместим со всеми стандартными комплектующими для распределительных щитов: клеммы, перемычки, фиксаторы. Для подключения используются медные провода сечением до 25 мм2. Монтаж допускается в вертикальном положении; горизонтальная установка не рекомендована.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатом соответствия ЕАС. Конструкция исключает риск возгорания при отключении КЗ благодаря внутреннему токоограничению и качественной дугогашущей камере.

Преимущества

• Высокая отключающая способность - 36 кА - обеспечивает надёжную защиту даже в сетях с большой мощностью КЗ
• Токоограничивающий эффект снижает механические и тепловые нагрузки на кабели и оборудование
• Устойчивость к электромагнитным помехам - работает корректно рядом с частотниками и импульсными источниками питания
• Компактная форма позволяет использовать меньше места в щите
• Индикация состояния (положение рычага) позволяет легко определить, включен ли аппарат

Ограничения применения

• Не предназначен для частого включения/отключения - более 10–15 раз в день может снизить срок службы контактов
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рассчитан на постоянную работу при температуре выше +60 C или ниже −25 C
• Не применяется в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Защита главного входа в промышленный станок с двигателем 15 кВт
• Распределительный щит торгового центра - защита группы освещения и розеток
• Щитовая на производстве - защита конвейерной линии с несколькими двигателями
• Подключение системы вентиляции с частотным регулированием

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - для 32 А используйте минимум 4 мм2 меди
• При групповой установке нескольких аппаратов соблюдайте минимальный шаг между ними - хотя ВА-99C можно ставить вплотную, лучше оставить 5–10 мм для лучшей теплоотдачи
• Не забудьте подписать каждый автомат в щите - особенно важно при обслуживании
• Проверяйте состояние контактов через 1–2 года при интенсивной эксплуатации - возможна окисление при высоких токах
• Выбирая аналогичные устройства, обращайте внимание на класс токоограничения - чем он выше, тем меньше нагрузка на всю сеть при КЗ
