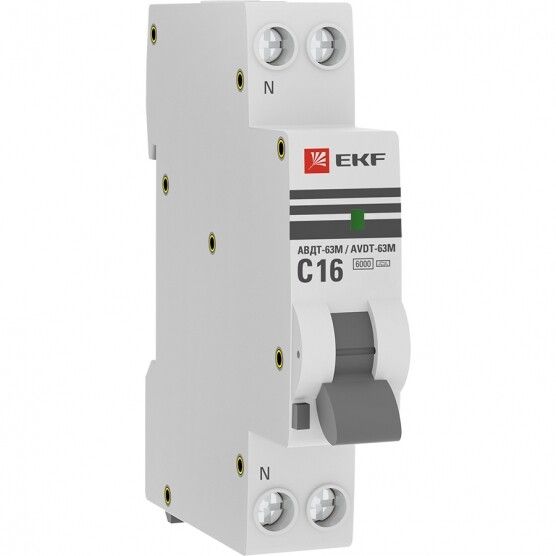

Дифференциальный автомат АВДТ-63М 16А/30мА (1мод, хар. C, электронный, тип A) 6кА EKF PROxima - D636EA16C30

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima — это компактное устройство, совмещающее защиту от токов утечки и перегрузок/коротких замыканий в одном модуле. Подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает безопасность при работе с бытовой техникой и оборудованием, использующим электронную начинку.

Назначение и область применения

АВДТ-63М EKF PROxima предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки и оборудования из-за перегрузок и коротких замыканий. Особенно эффективен там, где используются устройства с выпрямителем — такие как компьютеры, зарядные станции, инверторы, стиральные машины, холодильники и другая современная техника. Применяется в однофазных сетях 230 В в квартирах, офисах, детских учреждениях и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А — позволяет подключать нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА — чувствительность, соответствующая нормам для защиты человека
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от импульсных блоков питания)
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (бытовые приборы, освещение)
• Номинальная отключающая способность: 6 кА — способен отключить цепь при аварийном токе до 6000 А
• Номинальное напряжение: 230 В, частота: 50 Гц — для стандартной однофазной сети РФ
• Количество полюсов: 1+N — отключает фазу и ноль одновременно
• Номинальное напряжение изоляции: 500 В — гарантирует надежную изоляцию внутренних элементов
• Номинальное импульсное напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения
• Ширина: 1 модуль — занимает минимум места в щите
• Сечение провода: 0–16 мм² — поддерживает медные и алюминиевые проводники
• Глубина монтажа: 45 мм — требует достаточного пространства внутри щита
• Рабочая температура: -25…+50 °C — работает в большинстве условий внутри помещений
• Степень защиты IP20 — защищен от прикосновения пальцев, но не от воды и пыли
• Тип: электронный — требует внешнего питания для работы УЗО, но обеспечивает точную реакцию на сложные формы тока утечки
• Срок гарантии: 84 месяца — длительная гарантия от производителя

Совместимость и монтаж

Устройство монтируется на DIN-рейку стандартной ширины 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Коммутация возможна как медными, так и алюминиевыми проводами сечением от 0 до 16 мм². Обязательно соблюдайте полярность: вход фазы и нуля должны быть подключены к верхним клеммам, выход — к нижним. Нулевой проводник коммутируется — значит, он размыкается при срабатывании, что повышает уровень безопасности. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках — степень защиты IP20 не предусматривает защиту от брызг и пыли.

Безопасность и стандарты

АВДТ-63М EKF PROxima соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Электронный тип УЗО категории A обеспечивает защиту от токов утечки как переменного, так и пульсирующего постоянного характера — важное преимущество при использовании современной электроники. Также устройство имеет встроенную защиту от перенапряжений, снижающую риск повреждения подключённой техники при скачках напряжения в сети.

Преимущества

• Экономия места: одна единица вместо двух (автомат + УЗО)
• Защита от всех видов токов утечки — включая те, которые возникают от импульсных блоков питания
• Встроенный защитный блок от перенапряжений — продлевает жизнь подключённому оборудованию
• Поддержка алюминиевых проводов — удобно при модернизации старых систем
• Долгий срок гарантии — 7 лет, что выше среднего для аналогичных устройств

Ограничения применения

• Не применяется вне помещений — IP20 не защищает от влаги и пыли
• Электронный тип требует наличия напряжения в сети для работы УЗО; при обрыве нуля или полном отключении питания защита временно теряется
• Не подходит для трехфазных сетей — только для однофазных 230 В
• Не рекомендован для цепей с постоянным током утечки (например, от солнечных панелей или DC-систем)
• При частых срабатываниях проверьте качество изоляции — возможно, есть скрытый пробой

Примеры использования

• Щиток в кухне — защита розеток для микроволновки, кофемашины, посудомоечной машины
• Оборудование в мастерской — защита станков с ЧПУ, инверторных сварочных аппаратов
• Интернет-центр или серверная — защита серверов, маршрутизаторов, NAS-накопителей
• Детские комнаты и школы — повышенная защита от утечек в местах с высокой плотностью электроприборов

Практические советы

• Проверяйте правильность подключения перед первым запуском — особенно важно соблюдение полярности L/N
• При установке в старую проводку с алюминием — используйте специальные клеммы или переходники для исключения окисления
• Тестируйте устройство кнопкой “T” ежемесячно — это проверяет работоспособность УЗО
• Если устройство часто срабатывает — проверьте изоляцию кабелей, наличие параллельных заземлений или неисправную технику
• Не заменяйте этот автомат обычным автоматом — потеряете защиту от утечек, даже если она кажется «ненужной»
• При проектировании щита учитывайте посадочные размеры: ширина 1 модуль, глубина 45 мм — не забудьте про зазоры между устройствами
