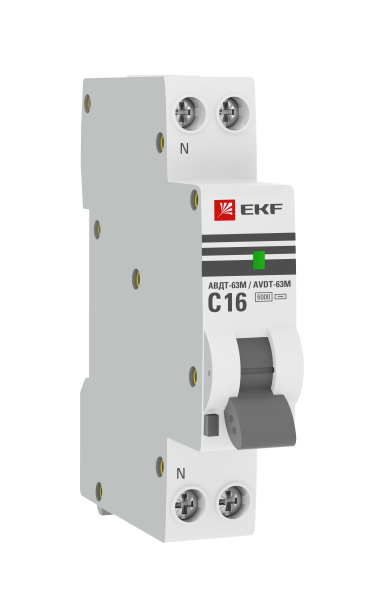

Выключатель автоматический дифференциального тока АВДТ-63М 1P+N (18 м) 16А 30мА характеристика C тип АС электронный 6кА PROXIMA - DA63M-16-30 EKF

Автоматический выключатель дифференциального тока АВДТ-63М от EKF PROxima - это компактное устройство, совмещающее защиту от перегрузок, коротких замыканий и утечек тока в одном модуле. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da63m-16-30 обеспечивает надежную защиту цепей с номиналом до 16 А.

Назначение и область применения

АВДТ-63М предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или КЗ. Применяется в бытовых и промышленных сетях переменного тока 230 В, частотой 50 Гц. Особенно актуален для групп розеток, ванных комнат, кухонь, оборудования с высокой вероятностью утечек - стиральные машины, бойлеры, насосы, станки.

Технические характеристики

• Номинальный ток: 16 А
• Дифференциальный ток утечки: 30 мА - чувствителен к слабым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на синусоидальную утечку (стандарт для бытовых нагрузок)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 6 кА - способен отключить даже крупное КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, светильники, трансформаторы)
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Количество модулей: 1 - экономит место в щите
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Потери мощности: 4,5 Вт - минимальное энергопотребление при работе
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Рабочий диапазон температур: -25...+50 C - работает в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Поперечное сечение проводника: 0–25 мм2 - подходит для медных и алюминиевых кабелей
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Категория перенапряжения: 3 - соответствует требованиям для промышленных и жилых помещений

Совместимость и монтаж

АВДТ-63М монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное пространство глубиной 45 мм. Коммутирует как медные, так и алюминиевые провода. Наличие коммутируемого нулевого проводника позволяет полностью отключать цепь при срабатывании - повышает безопасность при обслуживании. Устройство совместимо со всеми стандартными щитами, где используется серия EKF PROxima. Не требует внешнего питания - работает автономно благодаря электронному УЗО.

Безопасность и стандарты

Соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обеспечивает защиту согласно классу IEC 61009-1. Электронный механизм УЗО имеет встроенную защиту от перенапряжений - снижает риск выхода из строя при импульсных помехах. Отключение происходит при любом виде утечки выше 30 мА, что соответствует нормам безопасности для человеческой жизни.

Преимущества

• Компактность - занимает всего 1 модуль вместо двух (отдельный автомат + УЗО)
• Электронный тип УЗО - более точное срабатывание, особенно при слабых утечках
• Защита от перенапряжений - продлевает срок службы и повышает надежность в условиях нестабильной сети
• Поддержка алюминиевых проводов - удобно при реконструкции старых систем
• Долгий гарантийный срок - 84 месяца, что говорит о высокой долговечности

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC)
• IP20 - нельзя использовать во влажных местах без дополнительной защиты (например, в банях, на улице)
• Электронный УЗО требует наличия напряжения в сети для работы; при обрыве нуля или полном отключении питания - не будет работать (в отличие от электромеханических аналогов)
• Не рекомендуется для цепей с высокими гармониками (частотные преобразователи, LED-драйверы) - возможны ложные срабатывания

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной и кухне
• Производственный цех - питание станков с металлообработкой, где есть риск утечек через корпус
• Офис - защита серверной, компьютерных розеток, принтеров
• Частный дом - защита теплого пола, бойлера, насоса отопления

Практические советы

• При монтаже проверьте соответствие сечения провода (до 25 мм2) - перегрузка контактов вызывает нагрев
• Обязательно соблюдайте полярность: L и N должны быть правильно подключены - иначе УЗО не сработает
• Проверяйте работу кнопки “Т” ежемесячно - она моделирует утечку и тестирует исправность
• Если в щите много электронных устройств - убедитесь, что суммарные паразитные утечки не превышают 1/3 от номинала (9 мА), чтобы избежать ложных отключений
• Для старых проводок с алюминием используйте специальные контактные площадки или переходники - избегайте скручивания с медью без клеммы
