Контактор модульный КМ 25А 4NC (3 мод.) PROxima| km-3-25-04 | EKF

Контактор модульный EKF PROxima KM-3-25-04 - устройство для удалённого включения и выключения нагрузки до 25 А в цепях переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, используется в автоматике промышленного и бытового оборудования.

Назначение и область применения

Контактор модульный EKF PROxima KM-3-25-04 предназначен для частой коммутации электрооборудования: насосов, вентиляторов, нагревательных элементов, светильников и других потребителей с активной или слабоиндуктивной нагрузкой. Устройство управляет силовой цепью через сигнал с маломощной управляющей цепи - например, от терморегулятора, таймера или PLC. Применяется в системах автономного управления, конвейерах, освещении помещений, теплых полах и HVAC-системах.

Технические характеристики

• Номинальный ток: 25 А - способен работать длительно с нагрузкой до этого значения;
• Число нормально разомкнутых (НО) контактов: 4 - все контакты замыкаются одновременно при включении;
• Напряжение катушки управления: 184–253 В переменного тока - совместим с сетями 220/230 В; не работает при более низком или высоком напряжении;
• Номинальное напряжение контактной группы: 230–400 В - допустимый рабочий диапазон для подключаемой нагрузки;
• Тип тока: переменный - не постоянному току;
• Количество полюсов: 4 - каждый полюс контролирует одну фазу или один проводник;
• Способ монтажа: на DIN-рейку типа TS35 - стандартный формат для шкафов автоматики;
• Количество модулей: 3 - занимает три стандартных модуля шириной 17,5 мм каждый;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - требует установки внутри закрытого щита;
• Максимальная мощность ламп накаливания: 1300 Вт - предельная нагрузка для импульсных токов при включении ламп;
• Глубина монтажа: 60 мм - требуется свободное место за рейкой для правильной установки;
• Категория применения AC-1 - предназначено для коммутации активных нагрузок (например, ТЭНы, лампы);
• Гарантийный срок: 84 месяца - подтверждает надёжность сборки и качества материалов.

Совместимость и монтаж

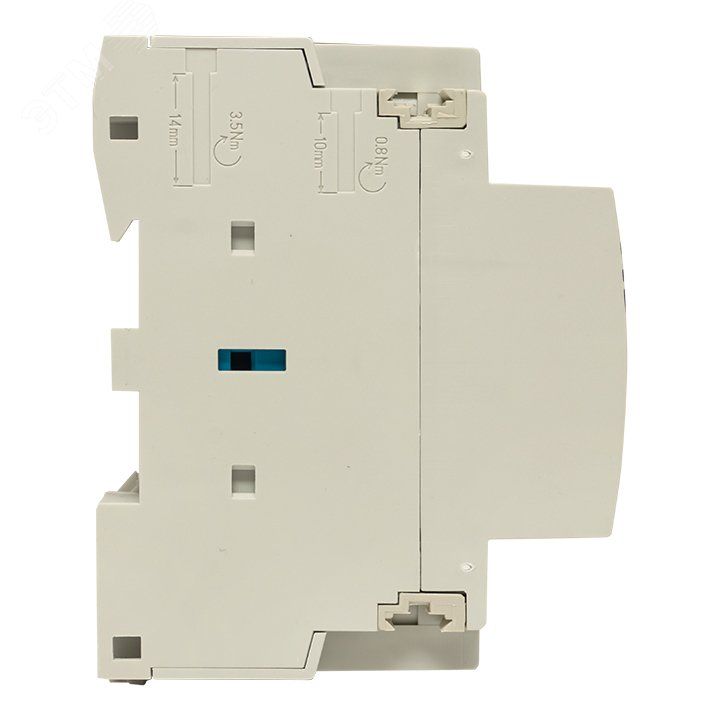

Контактор модульный EKF PROxima KM-3-25-04 устанавливается на стандартную DIN-рейку (TS35) без дополнительных креплений. Для подключения используются зажимы на верхней и нижней части устройства - подходят провода сечением до 2,5 мм2 (медные) и до 4 мм2 (альюминиевые). Монтаж возможен в любом положении, но рекомендовано горизонтальное расположение. Обязательно соблюдайте минимальную глубину 60 мм - недостаток места затруднит запирание крышки щита. Коммутировать можно как медными, так и алюминиевыми проводами - важно использовать переходники или специальные наконечники при соединении с алюминием.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования категории AC-1 и имеет степень защиты IP20, что исключает доступ к токоведущим частям при установленном корпусе. Гарантия 84 месяцев указывает на соответствие международным стандартам долговечности. Не используйте контактор вне закрытого щита - открытое исполнение не обеспечивает защиту от внешних воздействий.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения;
• Поддержка двух типов проводов - удобен при ремонте старых объектов с алюминиевой проводкой;
• Компактный размер - всего 3 модуля, экономит место в щите;
• Чёткий визуальный индикация состояния - рычажок переключения показывает текущее положение контактов;
• Надёжная работа даже при колебаниях напряжения - катушка срабатывает в диапазоне 184–253 В.

Ограничения применения

• Не применяется для коммутации двигателей с высокими пусковыми токами - для них нужна категория AC-3;
• Не подходит для работы при температуре ниже –25 C или выше +60 C - указаны только условия эксплуатации в рамках стандарта;
• Не предназначен для защиты от перегрузок или коротких замыканий - обязательно использование автомата перед контактором;
• Не является взрывозащитным - нельзя применять во взрывоопасных средах;
• IP20 не позволяет использовать в сырых помещениях без дополнительной защиты.

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата;
• Управление группой светодиодных или галогенных светильников через таймер;
• Коммутация воздушного насоса в системе аэрации;
• Включение кондиционера или вентилятора по расписанию;
• Удалённое управление печью или сушилкой в промышленном цехе.

Практические советы

• Выбирая контактор, проверьте, чтобы напряжение катушки (184–253 В) точно соответствовало вашей сети - при меньшем значении он не будет включаться;
• Обязательно убедитесь, что суммарная мощность всех подключённых нагрузок не превышает 25 А × 230 В = 5750 Вт;
• Для увеличения срока службы не включайте контактор при максимальной нагрузке чаще 10 раз в минуту - оптимально до 300 циклов в час;
• При использовании с алюминиевыми проводами всегда применяйте медно-алюминиевые наконечники и плотно затягивайте зажимы;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с лампами накаливания, вызывающими броски тока;
• KM-3-25-04 легко сочетается с другими изделиями серии EKF PROxima - можно собрать полноценную автоматическую систему из одного семейства продуктов.
