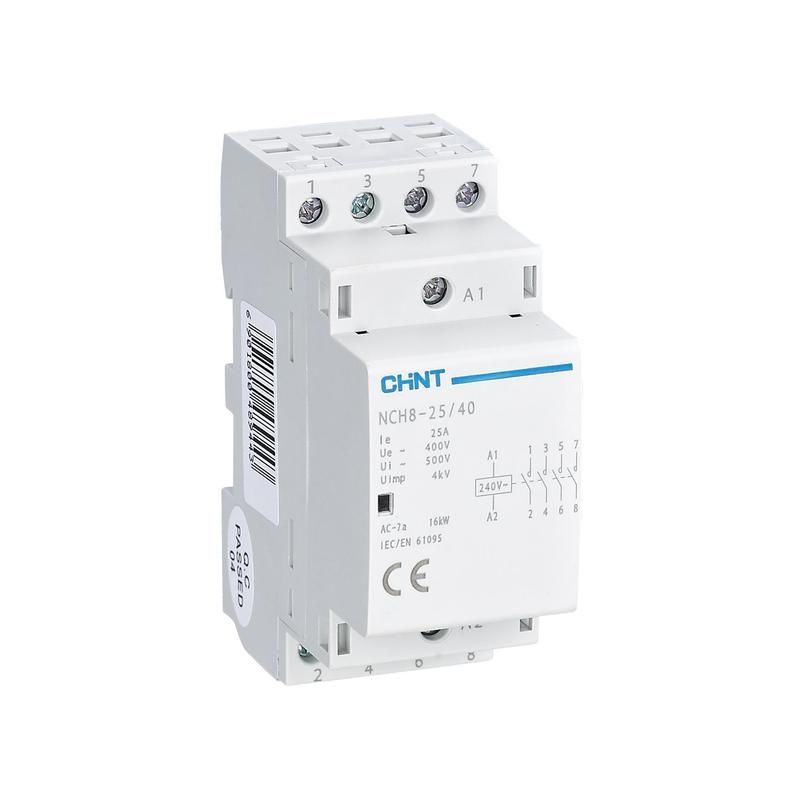

Контактор модульный NCH8-25/40 25A 4НО AC24В, 50Гц (R) | 256090 CHINT

Контактор модульный NCH8-25/40 от CHINT - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими устройствами с током до 25 А. Артикул 256090 соответствует сериям NCH8 и используется в распределительных щитах с DIN-рейкой.

Назначение и область применения

Контактор модульный NCH8-25/40 предназначен для дистанционного управления силовыми цепями переменного тока. Он работает в паре с кнопками, термореле, таймерами или ПЛК - позволяет включать/выключать оборудование без ручного воздействия. Применяется в системах автоматизации: на конвейерах, насосах, вентиляциях, тепловых аппаратах и других устройствах с мощностью до 10 кВт при напряжении 400 В.

Технические характеристики

• Номинальный рабочий ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева;
• Напряжение цепи управления: 24 В AC - управление осуществляется через слаботочные сигналы, безопасные для оператора;
• Число нормально разомкнутых контактов: 4 - все контакты замыкаются при подаче управляющего сигнала, подходят для последовательного включения нескольких цепей;
• Рабочее напряжение главной цепи: 400 В AC - рассчитан на стандартные трёхфазные сети 380–400 В;
• Тип тока: переменный (AC), частота 50 Гц - совместим с сетями стран СНГ;
• Категория применения: AC-1 - предназначено для активных нагрузок (нагреватели, освещение);
• Глубина установки: 60 мм - требует минимум 60 мм свободного места внутри шкафа;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Контактор NCH8-25/40 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены сверху и снизу - провода можно заводить с двух сторон. Управление происходит через катушку 24 В AC, которая подключается к двум вертикальным контактам на передней панели. Для подключения используйте провода сечением до 2,5 мм2. Монтаж возможен только в сухих помещениях из-за степени защиты IP20. Перед установкой проверьте соответствие посадочного пространства - глубина 60 мм исключает использование в компактных шкафах меньшего размера.

Безопасность и стандарты

Изделие выполнено из самозатухающих материалов, повышающих пожаробезопасность. Соответствует требованиям IEC 60947-4-1 для контакторов категории AC-1. Конструкция обеспечивает механическую и электрическую изоляцию между управляющей и силовой цепью. Наличие наглядной схемы на корпусе снижает риск ошибок при подключении.

Преимущества

• Модульная форма - легко интегрируется в стандартные распределительные щиты;
• Низкий уровень потребления энергии катушки 24 В - экономит электроэнергию при длительном включении;
• Удобная маркировка клемм и схема подключения - ускоряет монтаж и обслуживание;
• Высокая надёжность контактов - срок службы более 1 млн циклов при номинальной нагрузке;
• Эстетичный внешний вид - подходит для современных промышленных объектов с требованиями к оформлению.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 не допускает попадания жидкости и пыли;
• Не подходит для индуктивных нагрузок с большим скачком тока (например, крупные двигатели при запуске) - категория AC-1 не предусматривает частые пуски;
• Требуется источник управления 24 В AC - нельзя использовать с постоянным током или другим напряжением;
• Не рекомендован для частого включения/отключения более 600 раз в час - это сокращает срок службы контактов.

Примеры использования

• Автоматическое включение системы вентиляции по сигналу от датчика температуры;
• Управление группой нагревательных элементов в сушильной камере;
• Контроль работы насоса через таймер или ПЛК в системе водоснабжения;
• Переключение режимов работы станка по команде с пульта управления.

Практические советы

• Выбирайте контактор NCH8-25/40 только для активных нагрузок - для двигателей лучше взять модель с категорией AC-3;
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от перегрузок и КЗ;
• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 24 В) вызовёт её выход из строя;
• При многократных циклах включения - регулярно осматривайте контакты на окисление и признаки подгорания;
• Артикул 256090 совместим с другими изделиями серии NCH8 - можно собирать комплексные решения с реле времени, термозащитой и кнопками того же бренда CHINT.
