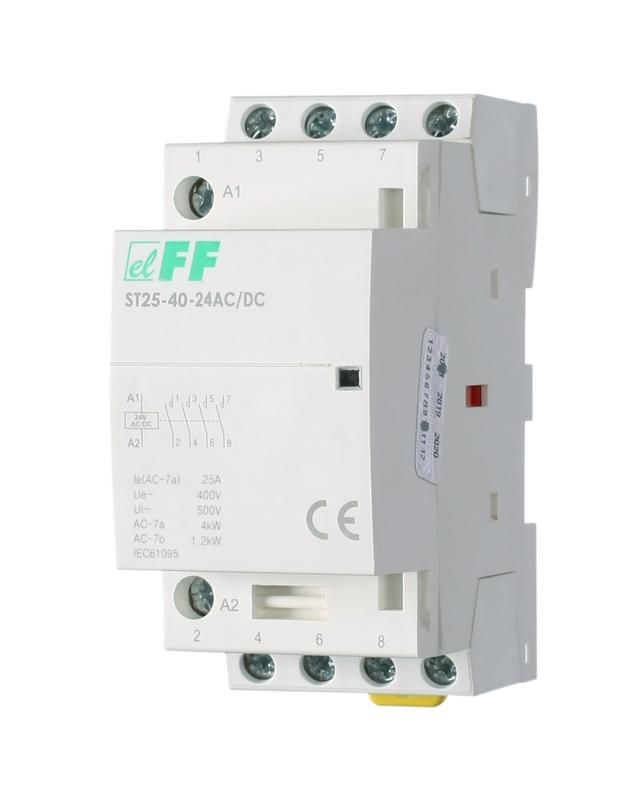

Контактор модульный ST25-40-24 AC/DC кат. 24В 4НО 4Вт 3мод. монтаж на DIN-рейку F&F EA13.001.023 Евроавтоматика

Контактор модульный ST25-40-24 AC/DC 4 нормально открытых контакта 4 ватта 3 модуля монтаж на DIN-рейку от Евроавтоматика предназначен для дистанционного управления силовыми цепями до 25 А при питании катушки 24 В постоянного или переменного тока. Устройство устанавливается на DIN-рейку и подходит для автоматизации оборудования в промышленных системах.

Назначение и область применения

Контактор модульный ST25-40-24 AC/DC 4 нормально открытых контакта 4 ватта 3 модуля монтаж на DIN-рейку используется для частого включения и отключения электрических цепей с высокой нагрузкой - например, двигателей, нагревательных элементов, освещения или насосов. Подходит для систем автоматического управления, где требуется надёжная коммутация без механического воздействия. Применяется в панелях управления станков, конвейеров, систем вентиляции и других устройствах с требованием дистанционного управления.

Технические характеристики

• Напряжение питания катушки: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Номинальный ток контактов: 25 А - способен коммутировать нагрузки до этой величины;
• Количество контактов: 4 нормально открытых (4NO) - все контакты замыкаются при подаче напряжения на катушку;
• Мощность потребления катушки: около 4 Вт - низкий расход энергии управления;
• Монтаж: на DIN-рейку типа TS35 - совместим со стандартными шинами в распределительных щитах;
• Габариты: 3 модуля (9 мм × 3 = 27 мм шириной) - компактное решение для плотной сборки;
• Переключающие контакты: отсутствуют - устройство имеет только нормально открытые контакты, без вспомогательных или нормально закрытых.

Совместимость и монтаж

Контактор модульный ST25-40-24 AC/DC 4 нормально открытых контакта 4 ватта 3 модуля монтаж на DIN-рейку легко фиксируется на стандартной DIN-рейке. Для установки достаточно защёлкнуть корпус на направляющей. Клеммы для подключения катушки и силовых контактов расположены сверху и доступны для подключения проводов сечением до 2,5 мм2. Подключать следует согласно маркировке на корпусе: A1/A2 - управление, L1–L4 / T1–T4 - нагрузка. Нельзя использовать для коммутации токов выше 25 А - это вызовет перегрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Защита от случайного прикосновения обеспечена конструкцией корпуса. Индикация состояния - красный флажок на передней панели - позволяет визуально определить, находится ли контактор во включенном состоянии. Отключение происходит при потере питания - аварийное отключение гарантировано.

Преимущества

• Широкий диапазон питания - 24 В AC/DC - упрощает интеграцию в системы с различными источниками управления;
• Чёткая визуальная индикация состояния - красный флажок исключает необходимость тестирования мультиметром;
• Высокая долговечность - рассчитан на многократные операции включения/выключения;
• Экономичное потребление - всего 4 Вт на катушку снижает нагрузку на контроллеры и источники питания;
• Стандартный форм-фактор - три модуля позволяют легко размещать несколько контакторов в одном щите.

Ограничения применения

• Не предназначено для коммутации токов более 25 А - превышение вызывает повреждение контактов;
• Имеет только нормально открытые контакты - нельзя использовать там, где нужны нормально закрытые или перекидные контакты;
• Не рекомендовано применение в средах с высокой запылённостью, вибрацией или температурой выше +60 C - условия эксплуатации не указаны явно, но типовая рабочая температура таких устройств обычно ограничена;
• Не является устройством защиты - не обеспечивает ни тепловую, ни токовую защиту; необходимо использовать в паре с автоматическими выключателями или предохранителями.

Примеры использования

• Управление трёхфазным двигателем через PLC - сигнал с контроллера подаётся на катушку, контактор замыкает цепь двигателя;
• Автоматическое включение группы светильников в цеху по расписанию;
• Запуск нагревательных элементов в термокамере после достижения заданной температуры;
• Контроль работы вентиляторов в системах охлаждения серверных комнат.

Практические советы

• При использовании в сетях с импульсными помехами (например, от частотных преобразователей) рекомендуется установить RC-фильтр на катушку для продления срока службы;
• Проверьте соответствие сечения провода и зажимов - максимальное сечение 2,5 мм2, использование большего может привести к плохому контакту;
• Если требуется больше контактов - можно сочетать этот контактор с другими модульными устройствами в одном ряду, поскольку он занимает лишь 3 модуля;
• Обязательно используйте защитный автомат на входе нагрузки - контактор не выполняет функцию защиты от перегрузки или короткого замыкания;
• При замене - проверьте полярность при работе с DC: A1 и A2 имеют смысловое отличие, хотя многие модели работают и без учёта полярности.
