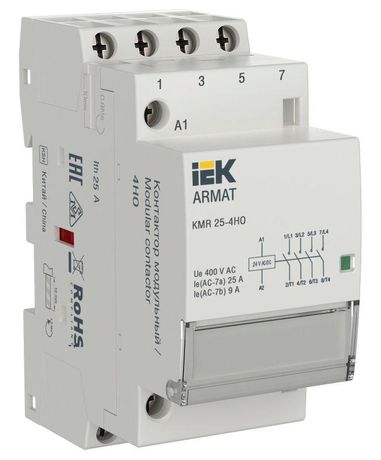

Контактор модульный KMR 25А 24В AC/DC 4НО ARMAT IEK AR-KMR20-025-40-024

Контактор модульный 25 ампер 24 вольт постоянного и переменного тока 4 нормально-открытых контакта от бренда IEK (Артикул ar-kmr20-025-40-024) предназначен для дистанционного включения и отключения нагрузок до 25 А в сетях до 400 В. Универсальная катушка управления AC/DC позволяет использовать его в системах с любым типом тока.

Назначение и область применения

Контактор модульный 25 ампер 24 вольт постоянного и переменного тока 4 нормально-открытых контакта используется для автоматического управления мощными нагрузками через слабые управляющие сигналы. Подходит для коммутации цепей освещения, систем отопления, электродвигателей малой мощности, насосов и других устройств, требующих частого включения-выключения. Применяется в щитах автоматизации жилых, промышленных и коммерческих объектов.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Напряжение катушки управления: 24 В (AC/DC - совместим с переменным и постоянным током)
• Номинальное напряжение силовой цепи: 400 В
• Количество силовых полюсов: 4
• Количество нормально-открытых (НО) контактов: 4
• Тип исполнения: нереверсивное
• Способ монтажа: на DIN-рейку
• Занимаемое количество модулей: 2
• Глубина монтажа: 68 мм
• Тип подключения силовой цепи: винтовые зажимы
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не герметичен

Совместимость и монтаж

Контактор модульный 25 ампер 24 вольт постоянного и переменного тока 4 нормально-открытых контакта устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать с усилием, соответствующим сечению кабеля (до 4–6 мм2). Управляющая катушка подключается к источникам 24 В постоянного или переменного тока - проверьте соответствие полярности при использовании DC. Монтаж возможен в шкафах с минимальной глубиной 70 мм с учётом свободного доступа к клеммам.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для оборудования класса IP20 - предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги. Не предназначен для установки во влажных, пыльных или открытых помещениях. Соответствует международным стандартам IEC 60947-4-1 для контактных аппаратов средней мощности.

Преимущества

• Универсальная катушка управления 24 В AC/DC - исключает необходимость подбора двух разных версий для разных систем
• Четыре независимых НО контакта позволяют одновременно управлять несколькими цепями или реализовать схемы с блокировками
• Бесшумная работа катушки и отсутствие вибраций контактов снижают уровень шума в помещении
• Минимальная глубина монтажа (68 мм) экономит место в компактных щитах
• Совместим с сериями ARMAT - легко заменить аналогичные устройства из этой же линейки

Ограничения применения

• Не применяется в цепях с током выше 25 А - перегрузка вызывает быстрый износ контактов
• IP20 не допускает использование в условиях повышенной влажности, пыли, агрессивной среды
• Не предназначена для частого включения-отключения свыше 600 циклов в час - риск перегрева катушки
• Не поддерживает реверсирование двигателей - требуется два отдельных контактора для изменения направления вращения
• Подключение силовых проводов только винтовое - несовместим с быстросъёмными клеммами

Примеры использования

• Автоматическое управление группой светильников в офисном помещении по таймеру
• Включение теплового насоса или нагревательного элемента системы отопления
• Управление насосом для циркуляции воды в системе ГВС
• Коммутирование нескольких потребителей (например, вентилятор + подогрев + сигнализация) одним управляющим сигналом

Практические советы

• Перед монтажом проверьте, что напряжение на катушке точно 24 В - завышение приведёт к выходу из строя
• При использовании в цепях с индуктивной нагрузкой (двигатели, катушки) рекомендуется установить гашение переходных процессов (варистор или RC-цепочка)
• Рекомендованное сечение провода для силовых клемм - 0,5–6 мм2; используйте наконечники для многожильных проводов
• При сборке щита оставьте минимум 10 мм свободного пространства вокруг контактора для теплоотвода
• Для контроля состояния можно подключить индикацию на управляющую катушку - LED-индикатор покажет наличие питания
