Контактор модульный OptiDin MK-100-2504-24АС (КЭАЗ) | 321154 КЭАЗ

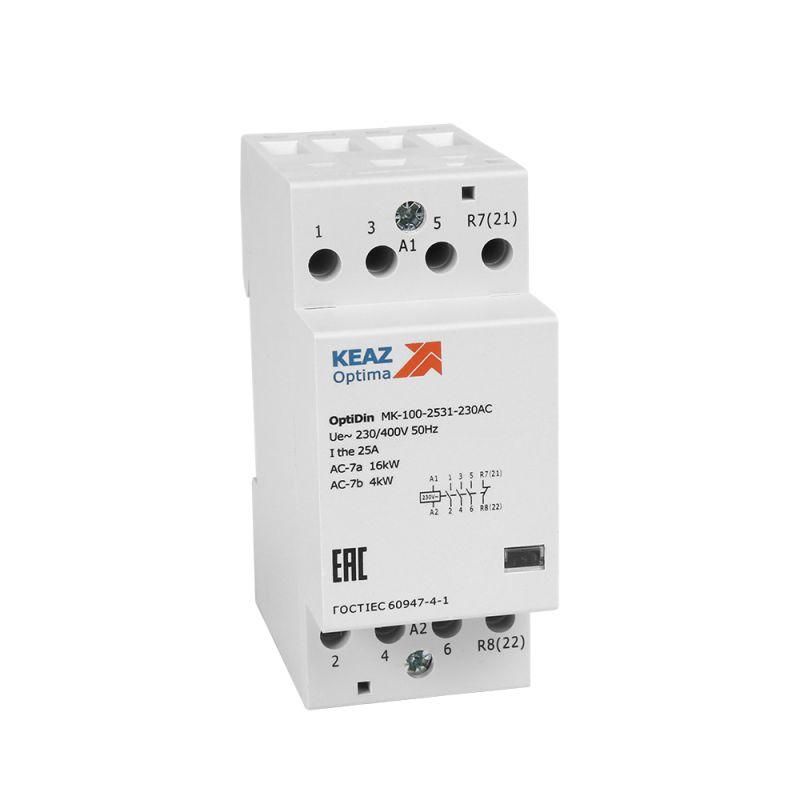

Контактор модульный 24В AC 4 нормально открытых контакта 25А OptiDin MK-100-2504-24AC КЭАЗ предназначен для дистанционного включения и отключения электрических цепей с током до 25 А. Устройство подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность, низкий уровень шума и экономичное потребление энергии.

Назначение и область применения

Контактор модульный 24В AC 4 нормально открытых контакта 25А OptiDin MK-100-2504-24AC КЭАЗ используется для коммутации силовых цепей в автоматических системах управления. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим частого включения/выключения. Применяется в промышленном оборудовании, конвейерах, системах вентиляции, станках и распределительных щитах.

Технические характеристики

• Номинальное напряжение управления: 24 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 4
• Количество силовых полюсов: 4
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Габариты: 2 модуля (ширина 36 мм)
• Глубина монтажа: 56 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Рабочая температура: от -40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Максимальная нагрузка люминесцентными лампами: 14 В·А
• Категория применения: AC-7 (для управляемых нагрузок с малым коэффициентом мощности, например, светильники)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Контактор модульный 24В AC 4 нормально открытых контакта 25А OptiDin MK-100-2504-24AC КЭАЗ устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 4 мм2. Катушка управления рассчитана исключительно на 24 В AC; другие напряжения (48, 110, 230 В AC) указаны в описании производителя как возможные для других вариантов серии, но не для этой модели. Монтаж можно выполнить самостоятельно - устройство не требует специальных инструментов. Обратите внимание: глубина установки 56 мм должна учитываться при проектировании шкафа.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов для аппаратов управления (IEC 60947-4-1). Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям внутри шкафа. Конструкция защищена от перегрева и имеет тепловую стабильность в условиях длительной работы. Категория применения AC-7 указывает на соответствие нормам для коммутации осветительных нагрузок.

Преимущества

• Визуальный индикатор положения контактов - позволяет сразу определить состояние устройства без измерений.
• Низкий уровень шума (<15 дБ) - идеален для помещений с повышенными требованиями к комфортности.
• Низкое энергопотребление катушки (0,8–2,6 Вт) - снижает нагрузку на источник питания и уменьшает нагрев.
• Широкий диапазон температур (-40…+60 C) - работает в суровых условиях, включая холодные склады и уличные шкафы.
• Высокая скорость срабатывания (13–15 мс) - обеспечивает точное управление в автоматических системах.
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск сваривания.
• Композитные материалы контактов - позволяют коммутировать больше люминесцентных ламп, чем аналоги конкурентов.

Ограничения применения

• Не предназначено для постоянного подключения к сети 220 В - катушка управления работает только от 24 В AC.
• IP20 не обеспечивает защиту от брызг воды или пыли вне закрытого шкафа - нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты.
• Подходит только для переменного тока - не применяется в цепях постоянного тока.
• Максимальная нагрузка для люминесцентных ламп - 14 В·А. Превышение может вызвать отказ контактов.
• Не имеет функции защиты от перегрузки или короткого замыкания - требуется внешняя защита (автоматический выключатель или предохранитель).

Примеры использования

• Управление массивом LED- и флуоресцентных светильников в офисных и промышленных помещениях.
• Включение/выключение насосов и вентиляторов в системах кондиционирования.
• Автоматизация конвейерных линий с несколькими исполнительными механизмами.
• Контроль нагревательных элементов в термокамерах и печях.
• Цифровые системы управления в сборочных цехах с использованием PLC.

Практические советы

• Проверьте соответствие напряжения катушки - даже небольшое отклонение от 24 В AC может привести к некорректному срабатыванию или выходу из строя.
• При подключении многожильных проводов используйте наконечники - это повысит надёжность соединения и предотвратит окисление.
• Учитывайте глубину монтажа (56 мм): при установке в уже заполненные шкафы проверьте наличие свободного места сзади.
• Для увеличения срока службы контактов не перегружайте устройство - соблюдайте максимальную нагрузку для люминесцентных ламп (14 В·А).
• Обязательно используйте внешний автоматический выключатель перед контактором - он защитит как сам контакт, так и сеть от аварийных ситуаций.
• Если нужна комбинация НО и НЗ контактов - выбирайте другие модели серии OptiDin, поскольку эта версия содержит только 4 НО контакта.
