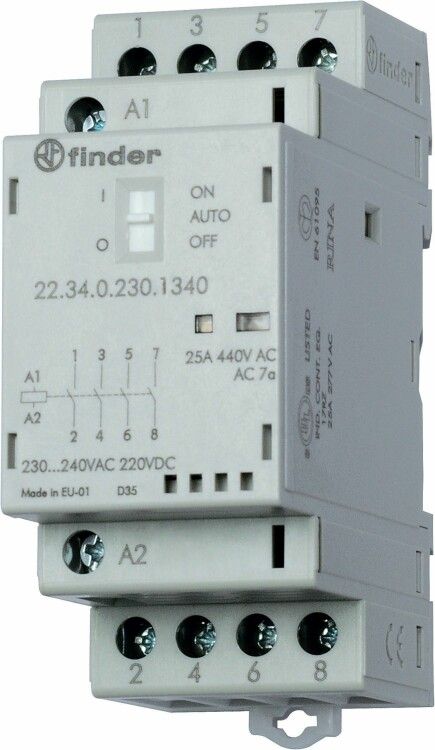

Контакторы модульные 25А 4 NO Механический индикатор + Светодиод - 22.34.0.024.1320 FINDER 223400241320

Контактор модульный Finder 22.34.0.024.1320 - устройство для дистанционного включения и выключения нагрузки до 25 А с четырьмя нормально открытыми контактами. Подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность и бесшумная работа катушки при питании 24 В постоянного или переменного тока.

Назначение и область применения

Контактор модульный Finder 22.34.0.024.1320 используется для коммутации силовых цепей в автоматических системах. Он управляет нагрузками через слаботочную управляющую цепь 24 В AC/DC, что позволяет безопасно интегрировать его в системы на базе PLC, реле времени или кнопочных постов. Применяется в промышленной автоматике: управление насосами, вентиляторами, нагревательными элементами, светильниками до 800 Вт, конвейерами и другим оборудованием с активной или индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - способен переключать нагрузки до этого значения при напряжении до 690 В AC / 300 В DC
• Напряжение катушки управления: 24 В AC/DC - совместим с большинством промышленных контроллеров и блоков питания
• Количество нормально открытых (NO) контактов: 4 - все контакты замыкаются при включении катушки
• Количество силовых полюсов: 4 - каждый контакт изолирован и работает независимо
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым перегрузкам, подходят для частых включений
• Ширина: 35 мм - занимает два модуля (2×17,5 мм) на DIN-рейке
• Глубина монтажа: 60,8 мм - требует свободного места за рейкой
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2 - поддерживает толстые провода для высоких токов
• Максимальная мощность лампы: 800 Вт - допустимо подключение галогенных и других ламп накаливания
• Материал корпуса: пластик - устойчив к воздействию масла, химикатов и температурным колебаниям
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, влажностью до 95%
• Нормативный документ: EN 61095-2009 - соответствует европейскому стандарту на контакторы

Совместимость и монтаж

Контактор модульный Finder 22.34.0.024.1320 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на верхнюю часть рейки, затем закрепить нижний фиксатор. Клеммы для силовых проводов - винтовые, позволяют зажимать одножильные и многожильные кабели сечением до 25 мм2. Управляющая катушка подключается к двум выводам на передней панели - полярность не имеет значения благодаря поддержке AC/DC. Монтаж возможен в распределительных щитах, панелях управления, ящиках автоматики. Глубина 60,8 мм требует проверки внутреннего объёма щита - не все модели обеспечивают достаточное пространство.

Безопасность и стандарты

Контактор соответствует стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях. Бесшумная катушка с варистором снижает импульсные помехи в сети, повышая совместимость с чувствительной электроникой. Напряжение 24 В AC/DC считается безопасным уровнем, исключающим риск поражения током при обслуживании.

Преимущества

• Поддержка AC/DC - можно использовать как с переменным, так и с постоянным током управления, без изменения схемы
• Четыре NO-контакта - позволяют управлять несколькими цепями одновременно, экономя место в щите
• Светодиодный индикатор - показывает состояние включения, упрощает диагностику без тестера
• Механический индикатор положения - визуальное определение состояния контактов даже при отключенном питании
• Контакты AgNi - долгий срок службы при частых включениях, устойчивы к пригоранию
• Бесшумная работа - катушка с варистором минимизирует электромагнитные помехи и шум при срабатывании

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от внешних факторов
• Запрещено применение вне помещений или в местах с повышенной влажностью (например, в бассейнах, на улице, в цехах с мойкой)
• Не рекомендован для управления двигателями выше 5,5 кВт - требуется более мощный контактор или пускатель
• Не подходит для частых включений при емкостной нагрузке (например, больших конденсаторных банках) - возможны скачки тока
• Работает только в режиме “нормально открытый” - нельзя изменить на нормально закрытый или реверсивный

Примеры использования

• Управление освещением в цеху: 4 группы ламп по 200 Вт каждая (в сумме 800 Вт) включаются сигналом от PLC
• Автоматический запуск вентилятора охлаждения при превышении температуры
• Переключение между основным и резервным источником питания через логическую схему
• Управление нагревательными элементами в термокамере с помощью терморегулятора 24 В
• Сигнализация включения оборудования через светодиод на лицевой панели

Практические советы

• Проверьте глубину щита - 60,8 мм требуются для полного входа контактора; используйте углублённые модели щитов
• При подключении кабелей сечением >16 мм2 используйте наконечники - это повысит надёжность соединения
• Светодиод индикатора горит при наличии напряжения на катушке - если он не светится, проверьте питание управления, а не саму нагрузку
• Для защиты от перенапряжений в цепях с индуктивной нагрузкой (двигатели, реле) дополнительно установите RC-цепочки или варисторы
• При использовании в системах с частыми включениями (более 1000 раз/час) следите за температурой контактов - они могут перегреваться
• Контактор Finder 22.34.0.024.1320 совместим с другими изделиями серии 22 - легко заменить или дополнить вспомогательными модулями
