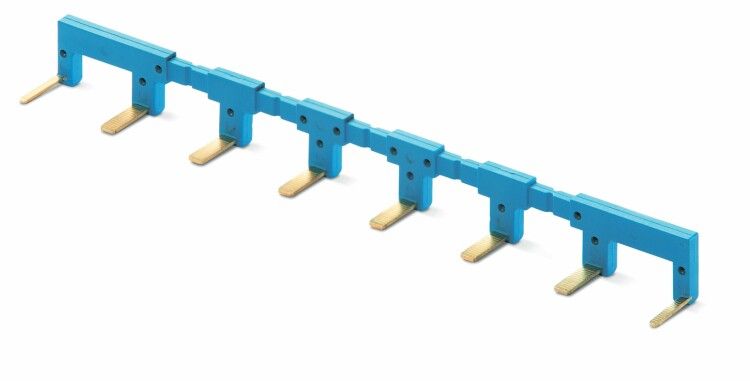

Соединитель шинный 8п син. FINDER 02218

Шинный соединитель Finder 22 02218 - это компактный многополюсный элемент для организации распределения напряжения 220 В на DIN-рейке. Подходит для сборки силовых цепей в щитах автоматизации, где требуется надёжное и быстрое соединение нескольких проводов без сварки или болтовых зажимов.

Назначение и область применения

Шинный соединитель Finder 22 02218 предназначен для создания параллельных соединений между восемью проводниками в однофазной сети переменного тока 220 В. Используется внутри распределительных щитов, где необходимо равномерно развести фазу или ноль на несколько устройств - например, на контакторы, термостаты, реле или освещение. Применяется в системах управления промышленным оборудованием, HVAC, конвейерах и автоматических линиях.

Технические характеристики

• Тип изделия: шинный соединитель
• Количество полюсов: 8
• Номинальный ток: 10 А
• Рабочее напряжение: 220 В
• Тип подключения: штыревой - провода вставляются в гнёзда с зажимом
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Цвет: синий - соответствует цветовой маркировке фазы L
• Диапазон рабочих температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Шинный соединитель Finder 22 02218 совместим с любыми проводами сечением до 2,5 мм2, которые можно вставить в штыревые гнёзда. Для установки достаточно защёлкнуть корпус на стандартную DIN-рейку - никаких инструментов не требуется. Монтаж выполняется после предварительной подготовки проводов: зачистите изоляцию на 6–8 мм, введите жилу до упора и проверьте надёжность фиксации легким потягиванием. Соединители этой серии совпадают по габаритам с другими изделиями Finder 22, что позволяет комбинировать их в одном ряду.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, регламентирующим безопасность выключателей и соединителей для бытовых и аналогичных целей. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным гнездам и корпусу. Однако IP20 не обеспечивает защиту от пыли и влаги - применение допускается только в закрытых щитах, не подвергающихся воздействию внешней среды.

Преимущества

• Максимальная скорость монтажа - замена болтовых клемм на одноразовое вставление провода
• Чёткая цветовая маркировка: синий цвет указывает на фазу, снижает риск ошибок при обслуживании
• Высокая плотность размещения - 8 полюсов занимают мало места на рейке
• Устойчивость к вибрациям - штыревой контакт не ослабевает при механических нагрузках
• Совместимость с сериями других продуктов Finder 22 - легко формировать модульные группы

Ограничения применения

• Не применяется в сетях выше 220 В - максимальное напряжение строго ограничено
• Запрещено использовать вне закрытых щитов - IP20 не защищает от влаги, пыли, брызг
• Подходит только для медных проводов сечением до 2,5 мм2 - алюминий и более толстые жилы не подходят
• Не предназначена для переключения тока - только для постоянного соединения
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Разводка фазы на 8 входов контроллеров в системе кондиционирования
• Объединение нулевых проводов от трёх насосов и пяти светильников в щите управления
• Создание общей точки питания для реле времени в автоматической линии производства
• Альтернатива групповым клеммным блокам в ограниченном пространстве щита

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком толстый провод повредит контакт, слишком тонкий - будет плохо зажат
• При использовании в щитах с высокой плотностью компоновки - оставляйте минимум 10 мм свободного пространства рядом для доступа к проводам при ремонте
• Синий цвет - это маркировка фазы; если вам нужна нейтральная шина - выбирайте белую или голубую версию
• После монтажа протестируйте соединение тестером - убедитесь, что все полюса имеют низкое переходное сопротивление
• Не используйте шинный соединитель Finder 22 02218 в качестве основного рубильника - он не имеет функции отключения
