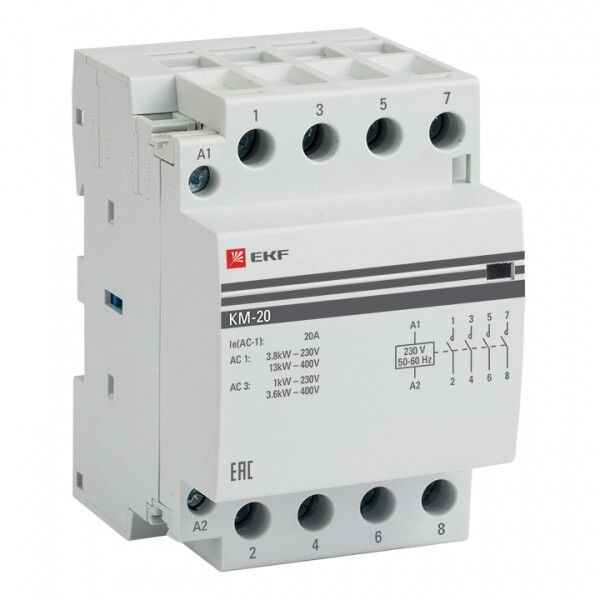

Контактор модульный КМ 20А 4NО (3 мод.) EKF PROxima | km-3-20-40

Контактор модульный EKF PROxima km-3-20-40 - устройство для дистанционного включения и отключения нагрузки переменного тока, предназначенное для установки на DIN-рейку. Подходит для управления двигателями, нагревательными элементами и другим оборудованием с током до 20 А. Модель имеет четыре нормально-открытых контакта и три силовых полюса, что делает её удобной для автоматизации бытовых и промышленных цепей.

Назначение и область применения

Контактор модульный EKF PROxima km-3-20-40 используется для частого включения и выключения электрических цепей переменного тока. Его применяют в системах автоматического управления: пускатели двигателей, системы отопления, конвейеры, насосы, освещение и другие устройства, требующие удалённого управления. Устройство подходит для работы в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 230 В
• Номинальное напряжение: 400 В
• Номинальный ток: 20 А
• Количество силовых полюсов: 3
• Количество нормально-открытых контактов: 4
• Максимальная мощность: 1000 Вт
• Количество модулей: 3 (по стандарту DIN 35 мм)
• Глубина монтажа: 60 мм
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работа при температуре от -25 C до +40 C)
• Категория применения: AC-1 (коммутация активных нагрузок, например, нагревателей)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima km-3-20-40 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация надёжная, без дополнительных креплений. Подключение входных и выходных проводов осуществляется через винтовые зажимы. Катушка управления подключается к цепи управления (например, кнопкам, терморегуляторам, PLC) напряжением 230 В. Устройство совместимо с медными и алюминиевыми проводами сечением до 25 мм2. Обязательно соблюдайте посадочный размер: глубина монтажа 60 мм - убедитесь, что в шкафу есть достаточное свободное пространство.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Сертифицирован для использования в электроустановках до 1000 В. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому применение допускается только внутри закрытых щитов. Категория применения AC-1 указывает, что контакт рассчитан на активные нагрузки; для индуктивных (двигатели) требуется снижение нагрузки - см. рекомендации ниже.

Преимущества

• Высокая надёжность механической конструкции благодаря проверенной технологии EKF
• Удобный монтаж на DIN-рейку - экономия времени при сборке щита
• Поддержка двух типов проводов: медь и алюминий
• Чёткая визуальная индикация состояния контактов (при наличии опций)
• Длительная гарантия - 7 лет, что выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок свыше 1000 Вт - для двигателей используйте с запасом по мощности или выбирайте контактор с категорией AC-3
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или на улице
• Работает только при температуре от -25 C до +40 C - не подходит для холодных складов без отопления
• Катушка управления требует постоянного напряжения 230 В - нельзя подключить к 12/24 В
• Нет функции реверса - для изменения направления вращения двигателя нужен двойной контактор

Примеры использования

• Автоматический пуск тепловентилятора по сигналу термостата
• Управление группой светильников через таймер или датчик движения
• Коммутирование нагревательных элементов в системах горячего водоснабжения
• Включение насоса в системе автономного водоснабжения по уровню воды
• Централизованное управление несколькими потребителями в одном щите через один управляющий сигнал

Практические советы

• При подключении алюминиевых проводов обязательно используйте переходные наконечники и плотно затягивайте зажимы - алюминий склонен к окислению и деформации
• Для защиты от перегрузок всегда сочетайте контактор с автоматическим выключателем подходящего номинала (не более 20 А)
• Если планируете коммутировать двигатель, убедитесь, что его пусковой ток не превышает 100–120 % от номинального значения контактора
• Проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение вызовет отказ или повреждение
• При установке в щит оставьте минимум 10 мм свободного места вокруг контактора для теплоотвода - особенно при длительной работе на пределе нагрузки
