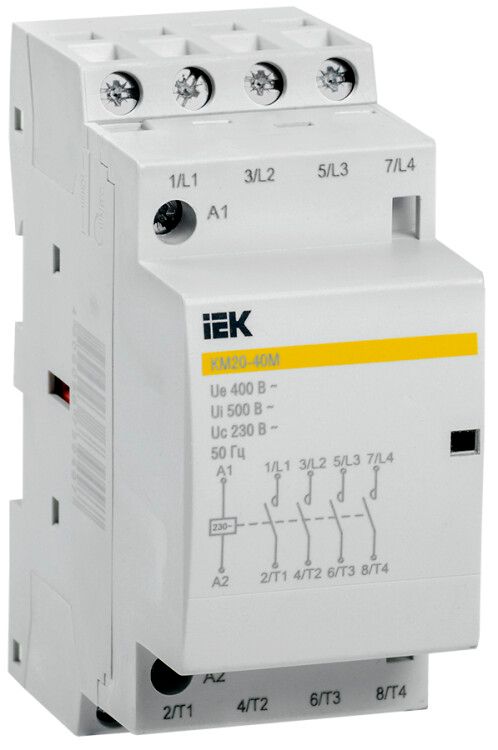

Контактор модульный КМ20-40М AC IEK | MKK11-20-40

Контактор модульный КМ20-40М AC от IEK предназначен для дистанционного включения и отключения слабоиндуктивных нагрузок в цепях переменного тока. Этот контактный аппарат, выполненный в компактном корпусе шириной 2 модуля, легко монтируется на DIN-рейку и подходит для систем автоматизации в условиях промышленного оборудования. Артикул mkk11-20-40 соответствует серийному решению KARAT.

Назначение и область применения

Контактор модульный КМ20-40М AC используется для коммутации нагрузок до 20 А в сетях переменного тока 400 В, 50 Гц. Он применяется там, где требуется надёжное управление оборудованием без участия оператора: запуск двигателей насосов, вентиляторов, нагревательных элементов, светильников и других устройств с малой индуктивностью. Подходит для установки в распределительных щитах жилых, офисных и промышленных зданий.

Технические характеристики

• Тип тока: Переменный (AC), 50 Гц
• Номинальное напряжение: До 400 В
• Номинальный ток: 20 А
• Число силовых полюсов: 4
• Напряжение катушки управления: 230 В AC
• Подключение проводов: Зажимные пружинные клеммы
• Максимальное сечение кабеля: 10 мм2
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Количество нормально открытых контактов: 4
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Ширина: 2 модуля (36 мм)
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор КМ20-40М AC совместим со всеми типами DIN-реек, используемых в электрошкафах согласно IEC 60715. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Прожимные клеммы позволяют подключить однопроволочные медные провода сечением до 10 мм2 - многожильные провода требуют предварительной опрессовки наконечниками. Катушка управления рассчитана исключительно на 230 В переменного тока; применение другого напряжения повредит оборудование.

Безопасность и стандарты

Контактор КМ20-40М AC соответствует требованиям ГОСТ Р 51731-2001, что гарантирует соответствие безопасности и надёжности для использования в России и странах ЕАЭС. Защита IP20 обеспечивает безопасную работу внутри закрытых щитов, но не позволяет использовать устройство во влажных или пыльных средах вне корпуса. Открытые токоведущие части недоступны при установленном лицевом фланце.

Преимущества

• Высокая долговечность: срок службы 15 лет при регулярных переключениях
• Низкий уровень шума при работе - идеален для помещений с чувствительными условиями
• Мостиковый принцип разрыва контактов снижает риск сваривания и увеличивает срок службы
• Энергоэффективность: ток удержания катушки в 5 раз ниже пускового, экономит энергию
• Быстрое срабатывание: время включения - 20 мс, отключения - 30 мс
• Визуальная индикация положения контактов - видно состояние устройства без тестирования
• Конструкция с магнитной системой на постоянном токе минимизирует электромагнитные помехи

Ограничения применения

• Не для коммутации сильноиндуктивных нагрузок (например, больших трансформаторов или мощных электродвигателей без пускателей)
• Нельзя использовать в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 не предусматривает внешнюю установку
• Катушка управления работает только на 230 В AC - нельзя заменить на 110 В, 24 В DC или другие значения
• Максимальная мощность ламповой нагрузки - 0 Вт, то есть освещение не является целевой задачей этого аппарата

Примеры использования

• Автоматический запуск вентиляторов в HVAC-системах
• Управление группой тепловых обогревателей в производственных помещениях
• Коммутирование насосов в системах водоснабжения
• Участие в логических схемах автоматического контроля на конвейерах
• Функциональный элемент в распределительных щитах с PLC-управлением

Практические советы

• Выбирая КМ20-40М AC, проверьте, чтобы напряжение сети управления было точно 230 В +-10%. Отклонение вызывает перегрев катушки.
• При подключении проводов большего сечения, чем 10 мм2, обязательно используйте наконечники - попытки затянуть голый провод приведут к плохому контакту и перегреву.
• Для длительной работы в режиме частых включений рекомендуется контролировать температуру окружающей среды - выше +40 C возможен выход из строя.
• При сборке щита учтите, что два модуля занимают 36 мм - планируйте место рядом с другими устройствами, особенно термореле и автоматами.
• Не используйте этот контактор вместо автомата - он не имеет функции защиты от перегрузки или короткого замыкания.
