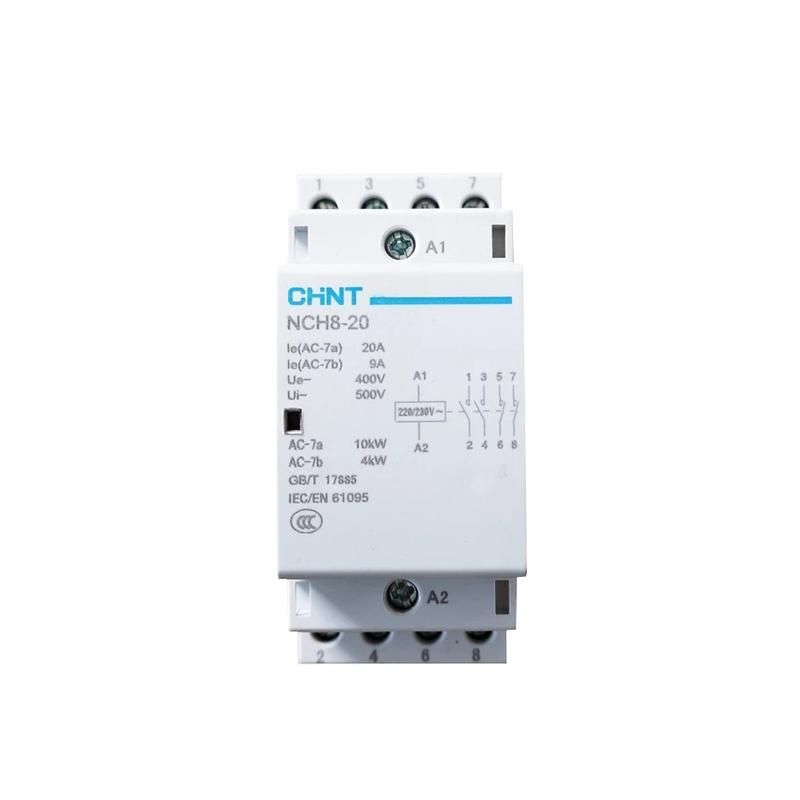

Контактор модульный NCH8-20/22 20A 2НЗ+2НО AC220/230В, 50Гц (R) | 256087 CHINT

Контактор модульный NCH8-20/22 от CHINT - устройство для автоматического включения и отключения нагрузки в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием с током до 20 А. Артикул 256087 соответствует модели с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами, рассчитанной на управление от сети 230 В.

Назначение и область применения

Контактор модульный NCH8-20/22 используется для дистанционного управления электрооборудованием в распределительных щитах. Он применяется там, где требуется частое включение/выключение нагрузки: системы вентиляции, насосы, конвейеры, тепловые аппараты, световые схемы. Модульная форма позволяет устанавливать его на DIN-рейку в шкафах автоматики, что делает его удобным решением для промышленной и коммерческой автоматизации.

Технические характеристики

• Номинальный ток: 20 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Рабочее напряжение: 400 В - максимальное напряжение силовой цепи, при котором сохраняется изоляция и безопасность;
• Напряжение цепи управления: 230 В AC - катушка срабатывает при подаче именно такого напряжения; совместима с сетями 220–230 В, 50 Гц;
• Конфигурация контактов: 2НЗ + 2НО - два нормально замкнутых и два нормально разомкнутых контакта позволяют реализовать сложные логические схемы управления;
• Категория применения: AC-1 - предназначена для управления активными нагрузками (нагреватели, освещение); не рекомендован для сильно индуктивных нагрузок типа мощных двигателей без доп. защиты;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Глубина установки: 60 мм - требует минимального места внутри шкафа, подходит для компактных распределительных щитов.

Совместимость и монтаж

Контактор NCH8-20/22 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение жил до 4 мм2. Для подключения цепи управления используются клеммы A1 и A2 - они расположены на передней панели и легко доступны. Установка не требует специальных инструментов: фиксация происходит защёлкой. Обязательно проверьте соответствие напряжения катушки (230 В) и тип нагрузки (AC-1) перед подключением.

Безопасность и стандарты

Изделие выполнено из самозатухающих полимеров, обеспечивающих повышенную пожаробезопасность. Соответствует требованиям IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с классом защиты IP20. Присутствует визуальный индикатор положения контактов - можно определить состояние (включен/выключен) без тестера.

Преимущества

• Модульный форм-фактор - легко интегрируется в существующие щиты без доработки;
• Чёткая схема на корпусе - упрощает монтаж и диагностику даже новичкам;
• Высокая изоляция материалов - снижает риск пробоя и короткого замыкания;
• Низкий уровень потерь в катушке - обеспечивает экономию энергии при длительной работе;
• Удобная визуальная индикация - сразу видно текущее состояние контактора.

Ограничения применения

Не предназначен для работы с индуктивными нагрузками свыше 10 кВт (например, крупные асинхронные двигатели) - возможна дуга при отключении. Не следует использовать во влажных помещениях, на улице или в местах с высоким уровнем пыли - степень защиты IP20 не обеспечивает герметичность. Также не подходит для частого пуска-останова (более 600 раз в час) - это сокращает срок службы механических контактов.

Примеры использования

• Управление системой принудительной вентиляции в цеху - включение по сигналу термостата;
• Автоматическое включение нагревателей в сушильной камере;
• Переключение между основным и резервным источником питания в малых щитах;
• Логическая схема “запрет одновременной работы” двух механизмов с использованием НЗ и НО контактов.

Практические советы

• При подборе контактора всегда сверяйте напряжение катушки - 230 В здесь указано точно, нельзя подключать к 110 В или 380 В;
• Для долгой жизни контактов используйте его только с активной нагрузкой (нагреватели, лампы) - для двигателей лучше выбрать контактор категории AC-3;
• Проверяйте плотность затяжки клемм - недостаточно зажатый провод вызывает перегрев;
• Если планируете много таких контакторов - выбирайте серию NCH8 целиком: все устройства имеют одинаковый шаг и внешний вид, что упрощает обслуживание;
• Обратите внимание на глубину 60 мм - убедитесь, что в вашем шкафу достаточно места для всех модулей и проводов.
