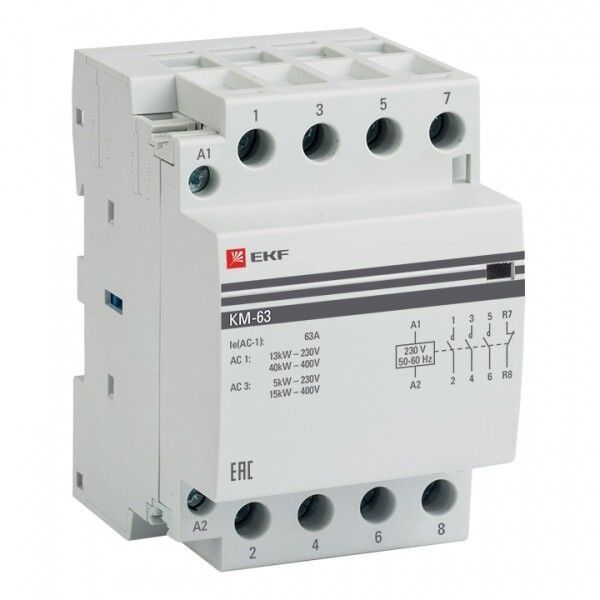

Контактор модульный КМ 63А 3NО+NC (3 мод.) EKF PROxima | km-3-63-31

Контактор модульный EKF PROxima km-3-63-31 — устройство для дистанционного включения и отключения трёхфазной нагрузки до 63 А, управляемое через катушку 230 В AC. Подходит для автоматизации промышленного и бытового оборудования, устанавливается на DIN-рейку.

Назначение и область применения

Контактор модульный EKF PROxima km-3-63-31 используется для частого включения и выключения электрооборудования: насосов, вентиляторов, нагревательных элементов, конвейеров, компрессоров. Его применяют в распределительных щитах, где требуется надёжная коммутация больших токов без механического воздействия. Устройство подходит для систем автоматического управления, где важна долговечность и точность срабатывания.

Технические характеристики

• Номинальный ток: 63 А — способен работать с нагрузкой до 5000 Вт при напряжении 400 В
• Напряжение катушки управления: 230 В переменного тока (AC) — совместим с сетями 220–240 В
• Количество силовых полюсов: 3 — переключает все три фазы одновременно
• Контакты: 3 нормально-открытых (НО) + 1 нормально-замкнутый (НЗ) — позволяют реализовать базовые схемы управления
• Частота: 50 Гц — оптимизирован для российских и европейских сетей
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от -25 °C до +40 °C, подходит для неотапливаемых помещений
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные или алюминиевые провода крупного сечения
• Количество модулей: 3 — занимает три стандартных модуля на DIN-рейке (по 17,5 мм каждый)
• Глубина монтажа: 60 мм — требует достаточного места внутри шкафа
• Категория применения: AC-1 — предназначено для коммутации активных нагрузок (например, ТЭНы, освещение)

Совместимость и монтаж

Контактор модульный EKF PROxima km-3-63-31 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки и слегка нажать до характерного щелчка. Подключение силовых клемм выполняется болтовым зажимом — допускаются медные и алюминиевые провода сечением до 25 мм². Управляющая катушка подключается к двум клеммам A1 и A2, расположенным на передней панели. Обязательно соблюдайте полярность при подаче напряжения 230 В — хотя контактор не чувствителен к ней, рекомендовано подключение L на A1, N на A2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют безопасность при работе с высокими токами, устойчивость к перегрузкам и отказоустойчивость в условиях длительной эксплуатации. Сертифицирован для использования в промышленных и коммерческих объектах. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок или сырых помещений без дополнительной герметизации.

Преимущества

• Высокая механическая износостойкость — рассчитан на десятки тысяч циклов включения/выключения
• Работает с алюминием и медью — не требует переходных соединений
• Компактный формат — экономит место в щите благодаря модульной конструкции
• Наличие НЗ контакта — позволяет использовать его в схемах аварийного отключения или блокировок
• Длительная гарантия — 84 месяца (7 лет) — свидетельствует о надёжности сборки

Ограничения применения

• Не предназначен для работы с реактивными нагрузками (двигатели, трансформаторы) — категория AC-1 не обеспечивает гашение дуги при индуктивных перегрузках
• IP20 — нельзя устанавливать во влажных помещениях, на улице или в местах с повышенной запылённостью
• Требуется минимум 60 мм свободной глубины в шкафу — не подходит для узких щитов
• Не имеет встроенного теплового реле — для защиты двигателей необходимо применять внешние устройства
• Не реверсивный — не поддерживает изменение направления вращения двигателя

Примеры использования

• Автоматический контроль вентиляции в котельной — включение при достижении пороговой температуры
• Управление группой ТЭНов в бойлере — включение по сигналу терморегулятора
• Коммутирование светильников в торговом зале — управление через PLC или таймер
• Подключение насоса в системе водоснабжения — срабатывает при снижении давления

Практические советы

• При подборе контактора проверьте соответствие нагрузки категории AC-1 — для двигателей нужен AC-3
• Обеспечьте вентиляцию вокруг контактора — перегрев снижает срок службы
• Используйте дополнительные блокирующие контакты (если нужны) — они продаются отдельно
• Проверяйте плотность затяжки клемм — недостаточно затянутые провода вызывают нагрев и выход из строя
• При использовании в холодном помещении — убедитесь, что температура не ниже -25 °C, иначе возможны трудности с срабатыванием
• Для удобства обслуживания — выбирайте модели с визуальным индикатором положения контактов (в данной серии он есть)
